Ce qui nous aurait particulièrement intéressé dans ce contexte, cela aurait justement été de réaliser un robot sur roues, comme le TI-Robot par
TI-Innovator
pour calculatrices TI-Nspire CX
et TI-83 Premium CE
permet d'interfacer ta machine avec nombre de capteurs et actionneurs.Des possibilités parfaitement dans l'esprit avec lequel les derniers programmes scolaires traitent le numérique, notamment la spécialité ISN en Terminale S ou l'option ICN en Seconde.
Ce qui nous aurait particulièrement intéressé dans ce contexte, cela aurait justement été de réaliser un robot sur roues, comme le TI-Robot par
Norland Research
, voiture-robot qui utilisait le port mini-Jack

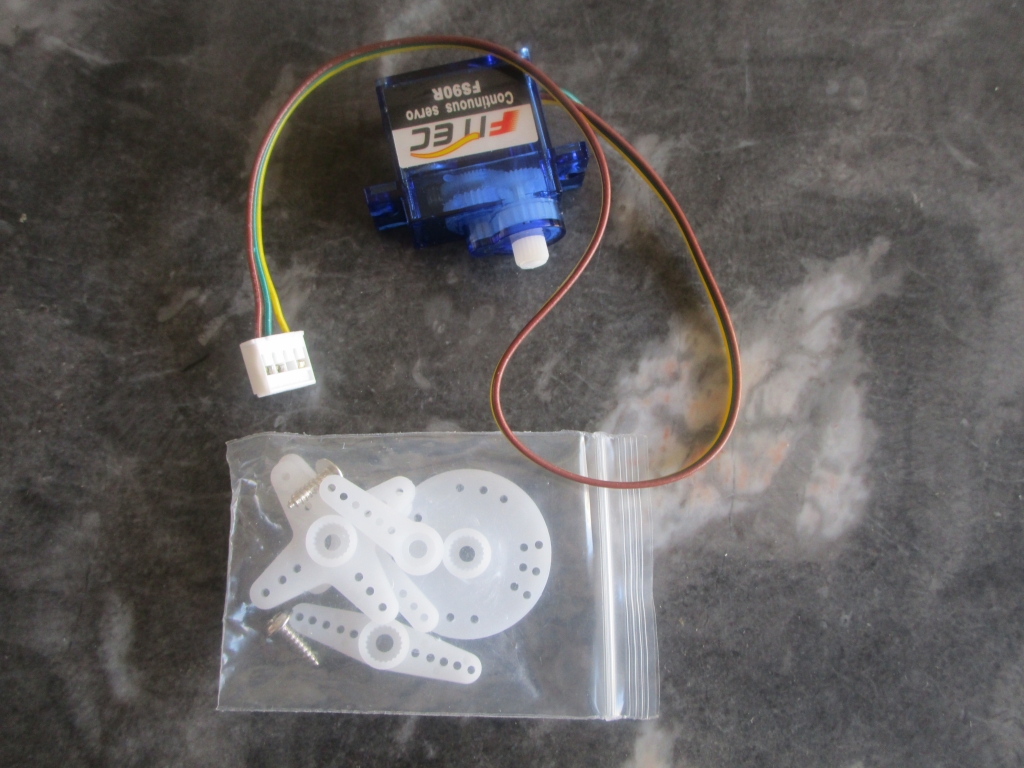

absent des derniers modèles.Réaliser un tel robot nécessite des servomoteurs, moteurs dont la position est contrôlable et vérifiable.
Plus précisément 2 servomoteurs ici, pour pouvoir au moins avancer/reculer et tourner.
Le
Ces moteurs nécessitent 5 Volts, alors que la calculatrice ne fournit que 3 Volts à travers son port USB.
En pratique le cas est certes prévu. Il faut brancher une source d'alimentation USB supplémentaire sur le
Mais ce voltage externe n'est répercuté que sur un seul port de sortie, le port
En conséquence, il n'est pas possible de brancher simultanément 2 servoteurs
Plus précisément 2 servomoteurs ici, pour pouvoir au moins avancer/reculer et tourner.
TI-Innovator
gère bien les servomoteurs Grove
, mais avec une énorme contrainte.Ces moteurs nécessitent 5 Volts, alors que la calculatrice ne fournit que 3 Volts à travers son port USB.
En pratique le cas est certes prévu. Il faut brancher une source d'alimentation USB supplémentaire sur le
TI-Innovator
, comme par exemple une batterie USB pour conserver la mobilité des projets.Mais ce voltage externe n'est répercuté que sur un seul port de sortie, le port
OUT 3
:
En conséquence, il n'est pas possible de brancher simultanément 2 servoteurs
Grove
.Une solution pourrait certes être l'utilisation du port
Une autre solution est d'utiliser le port
BreadBoard
pour le 2ème moteur (avec donc asymétrie du codage)
.Une autre solution est d'utiliser le port
BreadBoard
pour les deux moteurs, et c'est ce que propose Norland Research
avec son nouveau TI-Robot E3
qui vient de nous être adressé grâcieusement ! Découvrons-le dès maintenant ensemble :
Le
Il comprend divers emplacements permettant d'enficher des briques lego, de quoi possiblement se construire des supports pour placer divers capteurs ou actionneurs compatibles
Regardons de plus près :
Sur l'étage central repose une carte électronique sur laquelle on distingue un interrupteur marche/arrêt à coté d'une diode témoin d'alimentation, une prise USB A femelle latérale, un connecteur 2x10 broches comme le port
Connectons donc maintenant l'interface
Elle s'enfiche sur le port remarqué sans aucune difficulté :
Nous remarquons que les autres ports du
Il ne reste plus qu'à rajouter la calculatrice, ici une
Le câble pourra éventuellement être fixé sur le côté en le passant dans la découpe prévue à cet effet, pour éviter qu'il ne s'accroche quelque part et perturbe les mouvements du robot.
Il est maintenant temps de tester.
Les ports BB1 et BB3 contrôlent respectivement la marche avant de la roue droite et de la roue gauche.
Voici donc un programme censé faire avancer le robot, en lançant les 2 roues en marche avant à pleine vitesse :
Le
TI-Robot E3
se compose donc de 3 étages et est à alimenter avec 6 piles AA. Il repose à l'avant sur 2 roues contrôlées chacune par un servomoteur, ainsi qu'à l'arrière sur une rotule multidirectionnelle.Il comprend divers emplacements permettant d'enficher des briques lego, de quoi possiblement se construire des supports pour placer divers capteurs ou actionneurs compatibles
TI-Innovator
.Regardons de plus près :
Sur l'étage central repose une carte électronique sur laquelle on distingue un interrupteur marche/arrêt à coté d'une diode témoin d'alimentation, une prise USB A femelle latérale, un connecteur 2x10 broches comme le port
BreadBoard
du TI-Innovator
, ainsi qu'un connecteur 3x2 broches latéral déportant peut-être les broches inutilisées du connecteur BreadBoard
.Connectons donc maintenant l'interface
TI-Innovator
.Elle s'enfiche sur le port remarqué sans aucune difficulté :
Nous remarquons que les autres ports du
TI-Innovator
restent libres d'accès.Il ne reste plus qu'à rajouter la calculatrice, ici une
TI-83 Premium CE
, que l'on peut sécuriser avec 2 élastiques, et à la relier à l'interface TI-Innovator
à l'aide du câble de communication mini-USB entre calculatrices :Le câble pourra éventuellement être fixé sur le côté en le passant dans la découpe prévue à cet effet, pour éviter qu'il ne s'accroche quelque part et perturbe les mouvements du robot.
Il est maintenant temps de tester.
Les ports BB1 et BB3 contrôlent respectivement la marche avant de la roue droite et de la roue gauche.
Voici donc un programme censé faire avancer le robot, en lançant les 2 roues en marche avant à pleine vitesse :
- Code: Select all
Send("CONNECT DIGITAL.OUT 1 BB1
Send("CONNECT DIGITAL.OUT 3 BB3
Send("SET DIGITAL.OUT 1 1
Send("SET DIGITAL.OUT 3 1
Wait 5
Send("SET DIGITAL.OUT 1 0
Send("SET DIGITAL.OUT 3 0
En pratique, voici ce que l'on obtient :
Notre voiture-robot part donc sur la gauche.
Et c'est normal puisque l'exécution de ce code n'est pas instantané.
Sur
Donc avec ce code littéralement, la roue droite s'active en premier faisant tourner le robot à gauche, et ce n'est qu'au moins 0,3 seconde plus tard que la roue gauche s'active pour compenser et le faire aller tout droit.
L'écart de trajectoire n'est de façon évidente pas négligeable, que le but soit que le robot fasse de l'exploration spatiale ou du dessin, cela risque de donner n'importe quoi dans les deux cas.
Nous en appelons donc à ton aide : quelle(s) modification(s) ferais-tu au code ci-dessus pour corriger l'écart de trajectoire ?
Notre voiture-robot part donc sur la gauche.
Et c'est normal puisque l'exécution de ce code n'est pas instantané.
Sur
TI-83 Premium CE
, une ligne de code à interpréter non complexe nécessite dans les 0,3 seconde.Donc avec ce code littéralement, la roue droite s'active en premier faisant tourner le robot à gauche, et ce n'est qu'au moins 0,3 seconde plus tard que la roue gauche s'active pour compenser et le faire aller tout droit.
Avec l'ancien
TI-Robot E2
qui utilisait des commandes complètement différentes, il était possible de contrôler simultanément les 2 roues, mais cela ne semble plus être le cas ici.L'écart de trajectoire n'est de façon évidente pas négligeable, que le but soit que le robot fasse de l'exploration spatiale ou du dessin, cela risque de donner n'importe quoi dans les deux cas.
Nous en appelons donc à ton aide : quelle(s) modification(s) ferais-tu au code ci-dessus pour corriger l'écart de trajectoire ?
