Découverte connecteur J04/JTAG interne TI-Nspire TouchPad !

Message non lude critor » 07 Mar 2018, 12:31

721330203032Les cartes mères de
TI-Nspire CX
commercialisées depuis la rentrée 2011 disposent d'un emplacement
J04
vide.
Mais les modèles de développement et prototypes disposent à cet endroit d'un connecteur alors accessible via une fenêtre ouverte dans le boîtier, connecteur que nous avons déjà référencé.

C'est exactement la même situation pour la génération originelle des
TI-Nspire ClickPad
sorties pour la rentrée 2007, à la différence que le connecteur en question est différent et que nous n'en avons pas les références. :(

Mais qu'en était-il de la génération intermédiaire des
TI-Nspire TouchPad
sorties pour la rentrée 2010 ?

Des membres de la communauté chinoise nous avaient déjà partagé des photos internes de prototypes
TI-Nspire TouchPad
, mais n'avaient pas osé trop toucher dedans, notamment en retirant le film noir dissimulant ci-contre une partie de la carte mère avec une grosse bosse dessous ne pouvant venir d'une simple puce...

931693129306Aujourd'hui, c'est à notre tour de disposer enfin pour toi d'un prototype
TI-Nspire CAS TouchPad
, plus précisément un
RCS-EVT
, et il est donc grand temps de lever ce dernier secret.

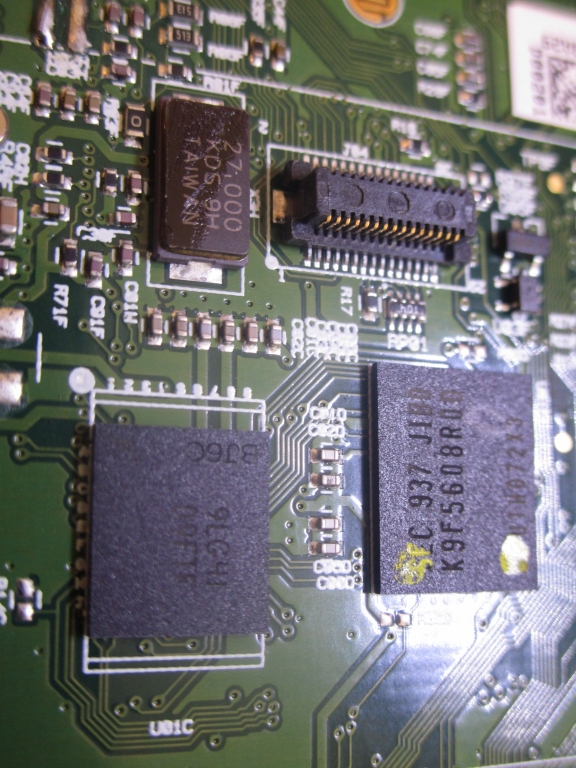

93219320Nous découvrons donc effectivement sous le film noir le connecteur
J04
manquant sur les modèles de production, et nous remarquons qu'il est absolument identique à celui des
TI-Nspire CX
.
A quand la 1ère connexion
JTAG
sur
TI-Nspire TouchPad
? ;)
Avatar de l’utilisateur
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Prochain niv.: 75.3%

Messages: 30440
Images: 7114
Inscription: 25 Oct 2008, 00:00
Localisation: Montpellier
Genre: Homme
Calculatrice(s):
Classe: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

Re: Découverte connecteur J04/JTAG interne TI-Nspire TouchPa

Message non lude parrotgeek1 » 07 Mar 2018, 21:02

Does it have the problem with the touchpad in OS 2.1+?
My Projects:
nLoaderCAS Patcher for ControlXnLaunchy CXM fork (3.9 CAS on B&W) - News Article
Prototypes:
Upgrade EVT Nspire CAS+Fix keyboard on prototype TI-Nspire CAS Touchpad
- Highlights: Nspire CX Non-CAS OS 3.3, CX OS 4.4 special reformatting installers (both found by me on TI's site)
Discoveries:
Boot1.5 vuln (used in nLoader) • Nspire dev boardsPink CX
Je peux comprendre le français mais je ne peux pas le parler bien.
Avatar de l’utilisateur
parrotgeek1Prog.
Niveau 11: LV (Légende Vivante)
Niveau 11: LV (Légende Vivante)
Prochain niv.: 3.8%

Messages: 688
Inscription: 29 Mar 2016, 01:22
Localisation: USA
Genre: Homme
Calculatrice(s):
Classe: university student
GitHub: parrotgeek1

En ligne

Re: Découverte connecteur J04/JTAG interne TI-Nspire TouchPa

Message non lude critor » 07 Mar 2018, 21:20

The prototype has been updated to OS 3.9 and doesn't have any TouchPad keypad issue, neither with production ones nor with our EVT/DVT ones.

So either the chinese guys who reported this had faulty calculator/keypad hardware, which was preventing the keypad detection only with OS>2.0.1 for some reason...
... or we are still missing some other types of TouchPad EVT/DVT keypads.
Avatar de l’utilisateur
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Prochain niv.: 75.3%

Messages: 30440
Images: 7114
Inscription: 25 Oct 2008, 00:00
Localisation: Montpellier
Genre: Homme
Calculatrice(s):
Classe: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

Re: Découverte connecteur J04/JTAG interne TI-Nspire TouchPa

Message non lude parrotgeek1 » 09 Mar 2018, 03:20

critor a écrit:The prototype has been updated to OS 3.9 and doesn't have any TouchPad keypad issue, neither with production ones nor with our EVT/DVT ones.

So either the chines guys who reported this had faulty calculator/keypad hardware, which was preventing the keypad detection only with OS>2.0.1 for some reason...
... either we are still missing some other types of TouchPad EVT/DVT keypads.

Interesting. Good, in a way.

FYI:
either, or, or... not either, either

and capitalize the names of countries (but you knew that)
My Projects:
nLoaderCAS Patcher for ControlXnLaunchy CXM fork (3.9 CAS on B&W) - News Article
Prototypes:
Upgrade EVT Nspire CAS+Fix keyboard on prototype TI-Nspire CAS Touchpad
- Highlights: Nspire CX Non-CAS OS 3.3, CX OS 4.4 special reformatting installers (both found by me on TI's site)
Discoveries:
Boot1.5 vuln (used in nLoader) • Nspire dev boardsPink CX
Je peux comprendre le français mais je ne peux pas le parler bien.
Avatar de l’utilisateur
parrotgeek1Prog.
Niveau 11: LV (Légende Vivante)
Niveau 11: LV (Légende Vivante)
Prochain niv.: 3.8%

Messages: 688
Inscription: 29 Mar 2016, 01:22
Localisation: USA
Genre: Homme
Calculatrice(s):
Classe: university student
GitHub: parrotgeek1
