Un prototype TI-Nspire CAS TouchPad de 1er niveau (PROTO) !

[critor]

Selon la classification du musée Datamath, les calculatrices produites chez TI dans le cadre de la conception d'un modèle sont estampillées en fonction de 5 phases:

1. 'PROTO'
2. 'EVT' (Engineering Validation Tests)
3. 'DVT' (Design Valudation Tests)
4. 'PVT' (Production Validation Tests)
5. 'MP' (Mass Production)

Habituellement, du moins pour la gamme TI-Nspire, Texas Instruments nous a habitués à des matériels et logiciels très similaires à ceux du modèle final à partir du niveau 'DVT'.
Même si nous avons parfois pu y remarquer quelques différences intéressantes, la plupart des différences (et des bugs aussi) se concentrent sur les niveaux de prototypage inférieurs 'EVT' et 'PROTO'.

Nous avons déjà eu le plaisir d'avoir entre nos mains des prototypes Texas Instruments de niveau 'EVT', notamment la TI-Nspire CAS+, la TI-Nspire+, la TI-Phoenix 1, la TI-Primaire Plus et la TI-82 Plus.

Nous avions même pu apercevoir et pour certains toucher ce qui précédait le niveau de prototypage 'PROTO' avec les cartes de développement TI-Nspire ClickPad et TI-Phoenix 1 !

Mais nous n'avions jamais jusqu'à présent pu ne serait-ce qu'apercevoir une calculatrice issue du tout premier niveau de prototypage, 'PROTO'.

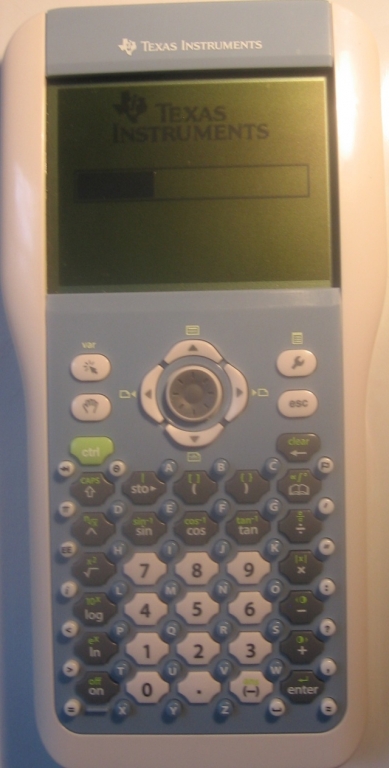

Aujourd'hui est un grand jour, car la communauté chinoise cnCalc.org a réussi à récupérer ce qui est donc notre tout premier prototype niveau 'PROTO', un prototype de TI-Nspire CAS TouchPad, avec à la place du numéro de série la mention "PROTOTYPE 014".

Son ouverture nous révèle une carte mère "PCB_TG2995C_MB_4400", contre "N1_MB_NKB_4420" pour des prototypes DVT ultérieurs et "PCR_TG2995D_MB_4430" pour les modèles de production.

On y confirme d'une part le caractère non final, puisque le circuit imprimé a dû être complété ou modifié par ajout d'un fil.
Nous y notons aussi la présence d'une batterie rechargeable au dos de l'écran comme pour les modèles finaux, mais l'absence d'un logement dédié accessible au dos du boîtier. La batterie semble ici glissée dans une simple coque et posée négligemment au dos de l'écran, avec quelques blocs de mousse grossièrement découpés pour la caler.

Le très vieil OS 2.0.0.88 équipant ce prototype semble ne faire aucune gestion spécifique de la batterie, la considérant comme une alimentation externe au même titre qu'une alimentation USB, et peut-être la batterie est-elle réellement montée en dérivation avec les broches d'alimentation USB sur ce prototype. Cette alimentation externe est indiquée non pas par une icône, mais par une longue mention textuelle s'imprimant en bas à droite de l'écran, et heureusement supprimée depuis.



Source : http://www.cncalc.org/forum.php?mod=vie ... #pid139808

[Adriweb]

Sympa comme découverte

Et sinon, est-ce que le texte "Using External Power" ne serait pas simplement une infobulle visible quand la souris est passée sur le texte des Settings ? (comme c'est le cas de nos jours sur CX, en haut à droite) ^^

[critor]

Traduis ta question en chinois et clique sur le lien en fin de news pour la poser


PS: Attention, une main d'Adriweb est visible dans la news ci-dessus.

PPS: Note pour les collectionneurs, il n'en existe que deux exemplaires dans le monde !

[Adriweb]

Osef, j'en suis quasiment sûr

[Bisam]

PS: Attention, une main d'Adriweb est visible dans la news ci-dessus.

PPS: Note pour les collectionneurs, il n'en existe que deux exemplaires dans le monde !

Bah, en même temps, on se doutait qu'Adriweb n'avait que 2 mains !

[critor]

Certes, mais pour les collectionneurs c'est une information importante qu'il convient donc de répéter.

[critor]

Photo complémentaire que l'on vient de me faire, et qui montre les puces mémoire RAM et Flash-NAND, avec juste à côté le connecteur J04/JTAG correctement soudé

C'est la première fois que l'on voit ce connecteur sur une TI-Nspire TouchPad, et il semble déjà avoir adopté le même format que sur les TI-Nspire CX, les TI-Nspire ClickPad utilisant elles un connecteur de même brochage mais plus gros.

[critor]

Et aujourd'hui, voici l'autre côté avec la puce ASIC, une "TI-Nspire TI-NS2007C-1 CAS Magnum" munie ici visiblement d'un superbe hack matériel (fil rouge)
