Zoom sur la TI-Nspire CX avec connecteur J04/JTAG

[critor]

Aujourd'hui est un grand jour, et je tenais à lui rendre un hommage tout particulier.

Elle a traversé la Chine en pousse-pousse pour venir nous voir...
Elle a traversé les mers...
Elle a traversé les montagnes...
Elle a traversé les vallées...

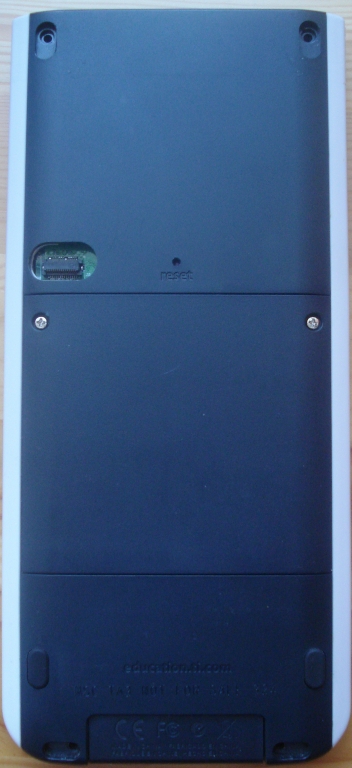

La voici pour vous, la TI-Nspire CX découverte la semaine dernière en Chine avec le connecteur J04/JTAG accessible via une fente au dos du boîtier!
Munie du numéro de série

"NSC TA3 NOT FOR SALE 424"

, il semble que ce ne soit pas un prototype puisque les codes 'EVT', 'DVT' ou 'PVT' en sont absents. C'est d'ailleurs confirmé par le système d'exploitation qui est une version de production des plus banales. On pourrait donc le qualifier de modèle de développement, puisqu'il fut sans doute fort utile à l'équipe de développement Nspire de TI.

Voici maintenant un gros plan qui confirme parfaitement le type de connecteur identifié dans une actualité précédente:

La carte mère ne semble à première vue rien révéler de plus que la présence du connecteur. C'est la carte mère

"Firebird_Color_MB_6422"

qui fut utilisée dans les TI-Nspire CX de révisions matérielle A à D, même si ici le numéro de série ne l'indique pas.

Nous finirons par cette vue en gros plan du connecteur sur la carte mère:

Reste maintenant à trouver ce qu'il y aurait d'intéressant à faire avec ça, puisque nous n'avons rien de branchable là-dessus...
A suivre...

[Lionel Debroux]

Très intéressant
Un des premiers trucs à faire serait une board avec le connecteur femelle correspondant, connecté à des borniers à un pas acceptable (2.54mm), facilitant la manipulation. Même si on se doute que le JTAG, à supposer qu'il soit sur ce connecteur (mais il l'est probablement - si TI a enlevé ce connecteur, dans leur folie actuelle de protection, c'est qu'il doit contenir des choses intéressantes), est planqué, comme sur Clickpad.
