TI-Runtime v2.6 BBC micro:bit v2 + modules v3.5 Python

→ **MyCalcs** profile · by **critor** » 07 Apr 2021, 19:06

Depuis des années maintenant, Texas Instruments réalise de gros efforts pour rendre la programmation de ses calculatrices accessible à tous et toutes. Le constructeur a prêté une attention toute particulière aux plus jeunes et non initiés, souhaitant leur permettre de créer tous les projets imaginables sans avoir à se concentrer sur des difficultés annexes.

Nous pouvions déjà citer l'interface TI-Innovator Hub, le robot pilotable TI-Innovator Rover, la grille programmable TI-RGB Array ou encore l'adaptateur TI-SensorLink pour capteurs analogiques Vernier.
Tous ces éléments ont de plus l'avantage d'être utilisables directement avec le langage Python des calculatrices concernées, faisant de l'écosystème Texas Instruments le seul Python connecté !

Un superbe support pour les enseignements scientifiques au lycée surtout maintenant que tous partagent le même langage de programmation, notamment en SNT, spécialité NSI, SI et Physique-Chimie, avec le gros avantage de la mobilité. En effet, les programmes produits et données collectées restent présents dans la calculatrice apportée par chaque élève à chaque cours, ce qui allège la charge logistique de l'enseignant. Données et algorithmes pourront donc être traités / travaillés à la prochaine séance, en devoir à la maison ou même de façon transdisciplinaire en collaboration avec un autre enseignant !

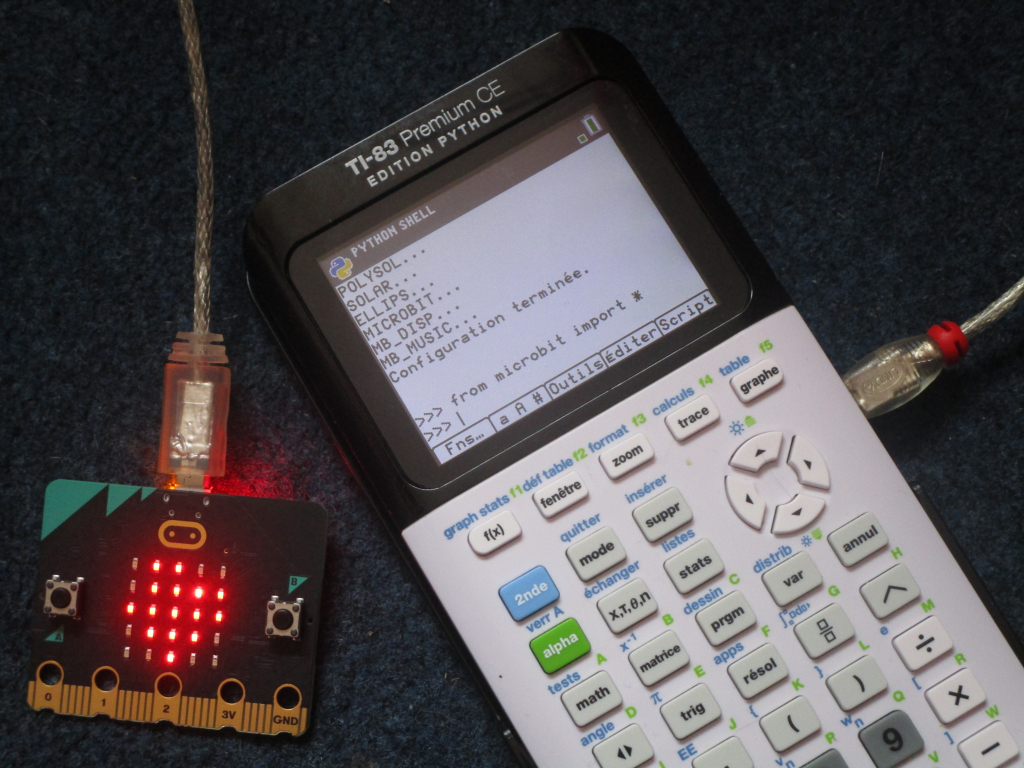

Et depuis la rentrée 2020 dernière grande révolution en date, plus besoin de t'équiper en TI-Innovator pour bénéficier de ces formidables avantages. En effet, la TI-83 Premium CE Edition Python française s'est vu rajouter la gestion du nanoordinateur BBC micro:bit programmable en Python dont tu étais peut-être déjà équipé·e !

Une solution jusqu'à présent uniquement mise en avant en France.

Attention, cela nécessite obligatoirement que ta calculatrice fasse tourner une version 5.5.1 ou supérieure.

La carte micro:bit est initialement un projet lancé par la BBC (British Broadcasting Corporation), le groupe audiovisuel public britannique, accompagné de nombre de partenaires dont ARM, Microsoft et Samsung. Elle fut distribuée gratuitement à un million d'élèves britanniques de 11 et 12 ans.

Le nom rend hommage au précédent succès du groupe dans ce domaine, le microordinateur à vocation pédagogique BBC Micro des années 1980, l'équivalent britannique de par son adoption à nos microordinateurs Thomson MO5 et TO7 inondant écoles, collèges et lycées à la fin de cette décennie dans le cadre du plan IPT (Informatique Pour Tous).

La carte micro:bit dans sa version 1 présente les caractéristiques et capacités suivantes :

processeur 32 bits ARM Cortex-M0 cadencé à 16 MHz
mémoire de stockage Flash d'une capacité de 256 Kio
mémoire de travail RAM d'une capacité de 16 Kio permettant un heap (tas) Python de 8,24 Ko
un afficheur, grille programmable de 5×5= 25 diodes rouges adressables, bien adapté pour l'affichage de motifs éventuellement animés ou encore de texte défilant
nombre de capteurs intégrés :
- capteur de luminosité (lié aux diodes)
- capteur de température (sur le processeur)
- 2 boutons poussoirs
```
A
```
  et
```
B
```
  programmables de part et d'autre, comme sur les premières manettes et consoles de jeux portables de chez Nintendo
- accéléromètre 3D, permettant de détecter les variations d'accélération et par conséquence diverses actions : secouer, pencher, chute libre, ...
- boussole magnétique 3D, pour détecter cette fois-ci les champs magnétiques
connectivité Bluetooth 4.0 basse énergie 2,4 GHz maître/esclave

Les cartes micro:bit utilisent un connecteur micro-USB et ta calculatrice un mini-USB.

Pour relier les deux une solution est d'adjoindre un adaptateur USB A femelle ↔ USB mini-B OTG mâle au câble micro-USB venant avec ta carte micro:bit, testée avec succès.

Pour moins d'encombrement, tu as aussi la solution d'utiliser un câble direct, un USB micro-B mâle ↔ USB mini-A mâle, disponible par exemple chez Lindy et que nous avons également testé avec succès.

La solution micro:bit de Texas Instruments se compose :

d'un fichier Runtime à copier sur la carte micro:bit et qui lui permet d'être pilotée par la calculatrice
de 9 modules Python additionnels à charger sur ta calculatrice, et te permettant chacun d'accéder à tout ou partie des modules ou classes correspondants dans le Python micro:bit, modules en version 3.4 dans leur publication française :
- microbit (général)
- mb_butns → microbit.buttons (boutons A et B intégrés)
- mb_disp → microbit.display (afficheur à 5×5=25 LEDs rouges intégré)
- mb_grove (capteurs et actionneurs Grove à rajouter)
- mb_music → music (haut-parleur à rajouter sur micro:bit v1 ou intégré sur micro:bit v2)
- mb_neopx → neopixel (rubans de LEDs programmables à rajouter)
- mb_pins (contacts programmables intégrés)
- mb_radio → radio (communication radio intégrée)
- mb_sensr (capteurs intégrés : boussole, accéléromètre, température)

Les fichiers de ces modules comportaient en entête le commentaire "Created by py2appvar 1.2.0". Texas Instruments dispose donc d'un outil py2appvar non public à ce jour, permettant de fabriquer des modules Python additionnels pour TI-83 Premium CE et compatibles.

Depuis début 2021 est disponible la nouvelle carte micro:bit v2.

Elle utilise un tout nouveau microcontrôleur, le nRF52833, toujours de chez Nordic Semiconductor. Cette fois-ci nous avons des spécifications qui devraient nous permettre de respirer :

processeur 32 bits ARM Cortex-M0 cadencé à 64 MHz au lieu de 16 MHz soit 4 fois plus rapide !
mémoire de stockage Flash d'une capacité de 512 Kio au lieu de 256 Kio soit 2 fois plus grande !
mémoire de travail RAM d'une capacité de 128 Kio au lieu de 16 Kio soit 8 fois plus grande !

Elle apporte sur cette même face plusieurs nouveautés ou changements :

ajout d'un haut-parleur
ajout d'un microphone MEMs
bouton poussoir qui ne sert plus seulement à la réinitialisation (reset), mais permet désormais également d'éteindre la carte (appui long) et de la rallumer (appui court)
l'antenne Bluetooth qui devient compatible BLE Bluetooth 5.0, contre seulement 4.0 auparavant

D'autres nouveautés ou changements sont également présents sur l'autre face :

ajout d'une diode DEL indiquant l'état du microphone
ajout d'un bouton tactile sur le logo micro:bit, voici pourquoi il perd sa couleur au profit de contacts métalliques

Le Runtime 2.0 fourni par Texas Instruments n'était hélas pas compatible avec la micro:bit v2.

Sa copie sur la carte déclenche l'émoticône d'erreur accompagnée du code 529 signalant justement une incompatibilité.

Histoire de te dépanner nous t'avions toutefois publié dès Janvier 2021 une version corrigée de ce Runtime.

Texas Instruments nous publie aujourd'hui une nouvelle version de l'édition française de sa solution BBC micro:bit.

Dans ce cadre Texas Instruments diffuse un nouveau Runtime en version 2.6 qui cette fois-ci marche parfaitement sur micro:bit v2 !

Les modules Python additionnels à installer sur la calculatrice passent pour leur part de la version 3.4 à la version 3.5.

Les fichiers comportent cette fois-ci la mention "Created by py2appvar 1.2.1". L'outil secret py2appvar a donc pour sa part été mis à jour entre temps.

Nous n'avons pas trouvé de différence évidente. Le contenu présenté par les modules aux menus est identique, et le contenu effectif des modules si interrogé via la fonction dir() également .

Par contre, concernant le code écrit avec le module MB_MUSIC et ciblant donc initialement un haut-parleur externe connecté sur micro:bit v1, nous constatons que le même code marche directement sans le moindre changement directement avec le haut-parleur interne de la micro:bit v2. C'est beau la simplicité !

Source : https://resources.t3france.fr/t3france? ... 14461cd2cc
