Nouvel accéléromètre 3 axes

→ **MyCalcs** profile · de **critor** » 28 Déc 2012, 12:27

Dans deux news précédentes nous vous présentions l'accéléromètre 3 axes.

Ce capteur "trois-en-un" était capable de donner les trois composantes du vecteur accélération subi par la TI-Nspire. Prenant en compte l'accélération due au champ de pesanteur terrestre, il permettait notamment au repos de déterminer l'inclinaison de la TI-Nspire dans l'espace!

Hélas, le capteur que nous avions reçu étant un ancien modèle ne bénéficiant pas de la technologie 'plug'n play', que Vernier appelle plutôt 'AutoID'.

Cela devenait très pénible et lourd, puisque à chaque extinction/rallumage de la calculatrice (économie d'énergie puisque quand on manipule le capteur on ne tape pas trop sur le clavier...) ou fermeture/ouverture de document, il fallait configurer non pas un mais trois capteurs!

Pour information, ça veut dire presser une bonne 20aine de touches sans exagération!...

Heureusement, nous avons le plaisir de recevoir aujourd'hui la nouvelle version de l'accéléromètre 3 axes qui pallie à ce problème!

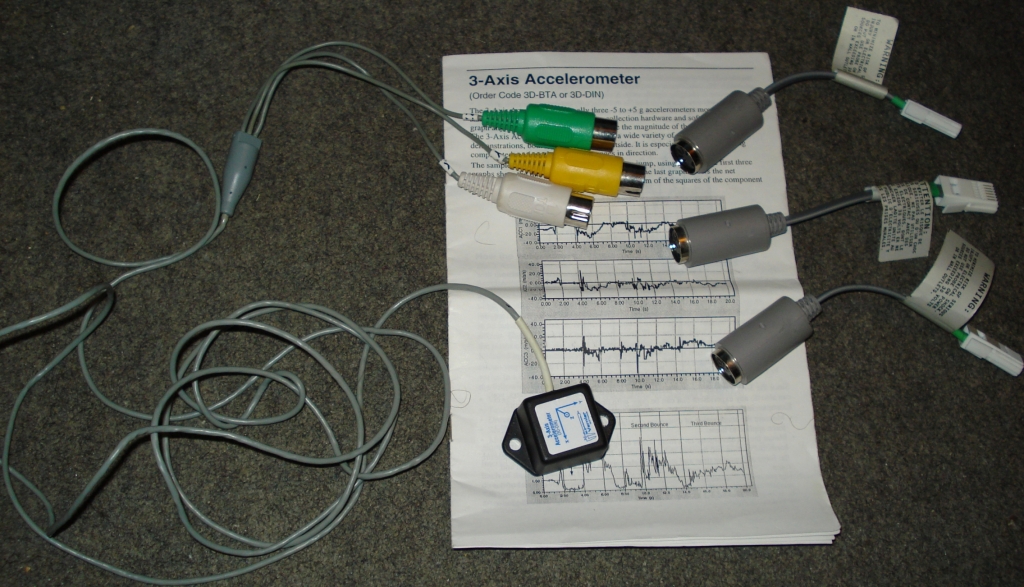

Le capteur est là encore munie de 3 prises, étiquetées X, Y et Z, puisque constitué en fait en interne de 3 capteurs indépendants: 3 accéléromètres à 1 axe chacun formant un repère orthonormal direct de l'espace schématisé sur le boîtier:

Il occupe donc les 3 voies analogiques de l'interface TI-Nspire Lab Cradle:

Mais c'est donc là que nous avons la différence: au branchement la TI-Nspire détecte automatiquement qu'il s'agit d'un accéléromètre et le configure toute seule!

Et peu importe la position ou l'ordre de branchement des prises, elle détermine toute seule s'il s'agit de l'axe X, Y ou Z, conformément aux étiquettes ci-dessus!

Que faire avec ça? La dernière fois nous vous proposions de transformer votre TI-Nspire en horizon virtuel afin de l'emporter dans votre prochain voyage en avion:

Changeons donc un peu cette fois-ci. Les calculatrices ne disposent pas encore d'écran 3D, mais on pourrait se servir de ce capteur pour orienter un objet à l'écran afin de l'explorer sous toutes se facettes!

Prenons donc par exemple une molécule d'éthane (C₂H₆):

Et observons!

A bientôt!

Lien:
Molécule d'éthane orientable en 3D (Lua, pour OS 3.0 ou ultérieur)

Mes programmes TI-Nspire pour le BAC · de **Laurae** » 28 Déc 2012, 12:28

C'est bien que ça détecte tout seul les axes

C'est sûrement marrant la 3D avec

→ **MyCalcs** profile · de **Adriweb** » 28 Déc 2012, 12:35

Très sympa

(Par contre, je suppose que le script Lua en lui même peut etre optimisé, parce que, le timer peut etre mis plus bas (min = 0.01, actuellent à 0.25), ou alors c'est juste que les capteurs ne fournissent pas les mesures à une fréquence bien haute ^^. Je pencherais plutôt vers ceci vu que c'est John Powers l'auteur du script

)

→ **MyCalcs** profile · de **critor** » 28 Déc 2012, 12:37

Euh, tu vois la taille du truc à dessiner?
Tu te souviens combien le format TI.Image fait ramer le Lua?

→ **MyCalcs** profile · de **Adriweb** » 28 Déc 2012, 12:40

Pas à afficher, celui ci est plutôt très rapide, une fois chargé (c'est ca qui prend du temps, et les opérations du style rotate et scale, mais je crois pas qu'il n'en fasse.), en 3.2, et on est bien en 3.2 (et en apilevel 2?) la, j'espère ?

(Pour info, on a réussi a afficher, à la mViewer, une image 1024*768 (voire plus, je sais plus), et à la déplacer sans aucun soucis sur tout l'écran avec le curseur), sur CM même

)

(Au pire, suffit de tracer des cercles à la place, juste pour vérifier.)

→ **MyCalcs** profile · de **critor** » 28 Déc 2012, 12:42

Non, comme dit dans la news, c'est le script original pour OS 3.0.
Donc Api level 1.

→ **MyCalcs** profile · de **Adriweb** » 28 Déc 2012, 12:43

Ah, oui, j'aurais pensé que tu avais aussi essayé avec "2.0"

(et resauvé en 3.2, en fait).

Ca vaudrait le coup de tenter

→ **MyCalcs** profile · de **nikitouzz** » 28 Déc 2012, 13:36

Vous voulez apprendre a conduire un avion mais vous avez casse votre stabilisateur ????
TI-Planet a LA solution, avec le nouveau capteur vernier plus besoin de stabilisateur vous pouvez utiliser votre nspire direcement !!!!!!
[temoignage sandrine]
"depuis que j'utilise ma nspire au lieu de mon stabilisateur, ma vie est bien bien plus facile"
alors n'hesitez plus et commandez votre capteur vernier maintenant au 04******** !!! oh yeah
