Surprise dans le diagnostics TI-Nspire Color !

:32tins: :32tinsktpb: :32tinsktpn: :32tinscas: :32tinstpkc: :32tinstpktpb: :32tinstp: :32tinscastp: :32tinscmc: :32tinscx: :32tinscxcas:

Surprise dans le diagnostics TI-Nspire Color !

Message non lude critor » 27 Déc 2012, 19:16

Les TI-Nspire TouchPad, CX et CM sont équipées d'un logiciel de diagnostics que l'on peut lancer en maintenant les touches :nses: :nsme: :nsmo: avant un redémarrage.

La TI-Nspire Color, prototype 'EVT1' de la TI-Nspire CX que nous découvrions dans une news précédente ne fait pas exception:
1763 1766

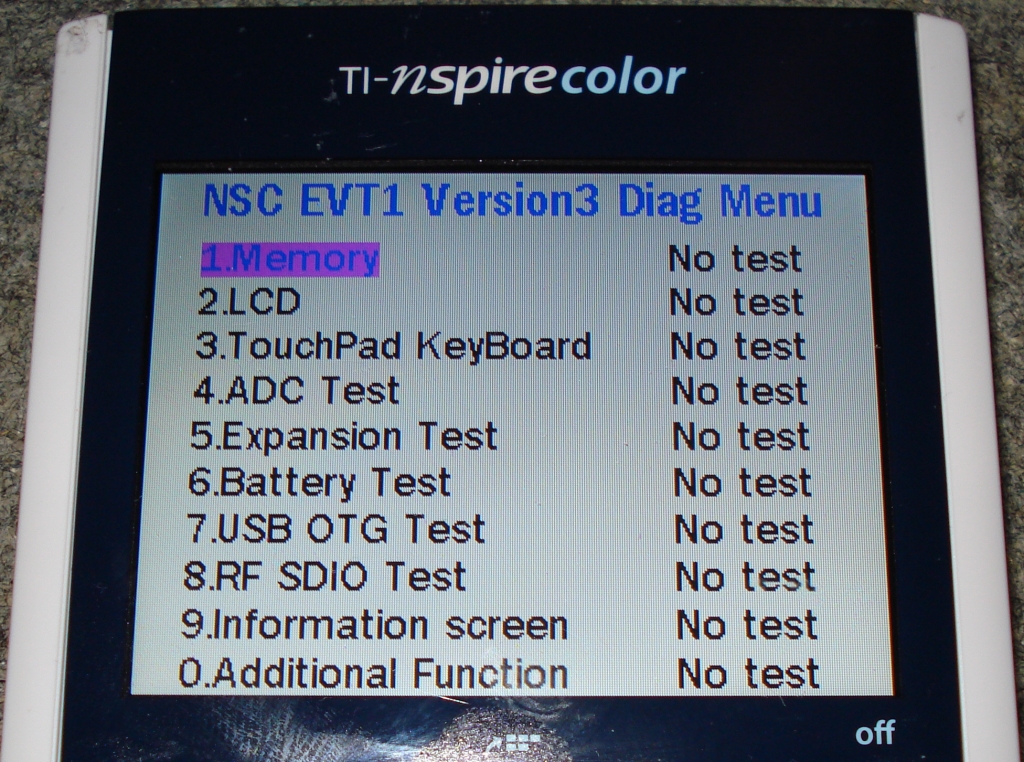

Il s'agit donc ici d'un logiciel de diagnostics en version 3.0.0.102, compilé le 24 septembre 2010, et il confirme bien la qualité de prototype puisque mentionnant bien le code
'EVT1'
dans son titre:
"NSC EVT1 Version3 Diag Menu"
.

L'on peut remarquer que son menu d'accueil est assez différent de celui des logiciels de diagnostics en version 3
(TI-Nspire CX ou TI-Nspire CM)
ou en version 2
(TI-Nspire TouchPad)
.
Nombre d'options présentes habituellement dans des sous-menus sont ici ramenées à la racine.
En fait, au détail près de la couleur, ce logiciel nous rappelle les versions 1 qui équipaient les TI-Nspire ClickPad.

C'est en effet un peu curieux, car le diagnostics 3.0.0.122 trouvé sur les premières TI-Nspire CX en version matérielle A du 1er trimestre 2011 dispose bien du menu final, et il n'y aurait donc eu qu'une vingtaine de recompilations entre les deux.



Mais bref, profitons-en pour regarder ce logiciel 3.0.0.102 en détail, car habituellement les versions programmées sur les prototypes sont beaucoup plus bavardes et disposent même d'options supplémentaires! ;)

Le menu
"5. Expansion Test"
nous liste les différentes possibilités d'entrées/sorties vers des périphériques:
1764

  • encore une fois, une carte mémoire SD/MMC dont nous trouvons des traces un peu partout dans le code et les menus, mais toujours aucune preuve concrète de son existence
  • SLED/SPI, serait le test de communication avec les Cradle
    (Lab et Navigator notamment)
    via le connecteur Dock donc
  • UART, c'est pour le port RS232 du connecteur Dock
  • et enfin USB, à moins d'avoir vécu sous un rocher ces 15 dernières années, vous connaissez ;)

On sera amusé que le
"8. RF SDIO Test"
nous mentionne une carte radio, peut-être le test du module WiFi externe qui échoue bien évidemment puisque celui-ci est absent:
1765


Enfin, voici le menu
"0. Additional Functions"
:
1767




Mais allons plutôt faire un petit tour dans le menu
"2. LCD"
, c'est-à-dire les tests de l'écran:
1768


Lançons-y le
"LCD Pixel Test"
. Défilent alors une série d'écrans colorés:
1769 1770 1771


On a ensuite droit à un bel arc-en-ciel:
1772


Puis à des damiers:
1773 1774


Jusqu'à présent, les diagnostics de production ont exactement le même comportement, et c'est là que normalement ils vous demandent de confirmer que vous avez bien vu correctement les écrans précédents:
1775




Et bien non, pas ici - nous avons ici un écran supplémentaire absent sur les diagnostics de production que voici:

Waouh! :? :~o :#fou#:


Oui, il y a bien une image codée en dur dans le test d'écran de ce logiciel de diagnostics.

Pour l'anecdote, il s'agit d'une photo du festival de montgolfières à Aspen au Colorado, que voici d'ailleurs:


Comme par hasard, cette image semble aussi dater de septembre 2010... Est-ce que l'un des développeurs de la TI-Nspire CX à Dallas rentrait d'un petit tour au Colorado? ;)

Cette image a donc été retirée lors du passage aux versions de production.



Son inclusion explique notamment pourquoi ce logiciel de diagnostics est sensiblement plus gros que ses successeurs.

Car oui, nous l'avons dumpé pour vous et avons pu y constater que l'image était stockée en brut, format R5G6B5 top-down c'est-à-dire exactement le format que j'utilise en mémoire pour mViewer, car c'est exactement le format de l'écran TI-Nspire CX/CM ;)

Comme c'est un diagnostics signé avec les clefs RSA de développement, si vous le programmez sur votre TI-Nspire CX de production votre Boot1 refusera de le lancer.

Par contre, il est possible de le lancer directement sans installation avec notre outil nsNandMgr qui vient justement de sortir! ;)



A bientôt pour d'autres surprises sur
TI-Planet
! :bj:




Liens:

Diagnostics 3.0.0.102 pour TI-Nspire CX prototypes
nsNandMgr
Les versions de diagnostics TI-Nspire CX

TI-Nspire TouchPad, CX and CM come with a diagnostic software which can be launched by holding down :nses: :nsme: :nsmo: before a reboot.

The EVT1 TI-Nspire Color prototype we discovered in a previous news is no exception:
1763 1766


This 3.0.0.102 version was compiled on 24th september 2010, and introduces itseld as a
"NSC EVT1 Version3 Diag Menu"
.



Development Diags softwares are usually much more interesting than production Diags softwares, as they often include additionnal options.

Let's go to the
"2. LCD"
menu and launch the
"LCD Pixel Test"
:
1768 1769 1770 1771 1772 1773 1774


Nothing different from production Diags are you going to say?
On a production Diags, the test would end now, yes...

But on this prototype there's an additionnal screen:
Wow! :? :~o


Yes, there is an image hard coded in this prototype developement Diags, which was then removed on production Diags.

For information, it's a photo from the Aspen hot air balloon festival
(Colorado)
and here is it:


Strangely, the photo seems to be from september 2010 too, exactly like the Diags build date. Was one of the TI-Dallas Nspire CX developpers coming back from Colorado at that time? ;)


The diagnostics has been dumped. If you flash it on your production TI-Nspire CX, your Boot1 won't accept to run it.

But you can run it without installation using our [url]nsNandMgr[/url] tool! ;)





Links:

Diagnostics 3.0.0.102 for TI-Nspire CX prototypes
nsNandMgr
TI-Nspire CX diagnostics versions

Avatar de l’utilisateur
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Prochain niv.: 63.1%

Messages: 27483
Images: 6395
Inscription: 25 Oct 2008, 00:00
Localisation: Aix-Marseille
Genre: Homme
Calculatrice(s):
Classe: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

En ligne

Re: Surprise dans le diagnostics TI-Nspire Color !

Message non lude noelnadal » 27 Déc 2012, 19:19

Ahah, c'était donc ça ^^
Avatar de l’utilisateur
noelnadalRédac.
Niveau 16: CC2 (Commandeur des Calculatrices)
Niveau 16: CC2 (Commandeur des Calculatrices)
Prochain niv.: 89.5%

Messages: 2105
Images: 0
Inscription: 10 Mar 2011, 00:00
Localisation: France, L'Haÿ-les-Roses (94)
Genre: Homme
Calculatrice(s):
Classe: M2 FESup (ENS Paris-Saclay)
Twitter: nadalnoel
Facebook: noel.nadal1

Re: Surprise dans le diagnostics TI-Nspire Color !

Message non lude Adriweb » 27 Déc 2012, 19:28

Joli article :)
Avatar de l’utilisateur
AdriwebAdmin.
Niveau 16: CC2 (Commandeur des Calculatrices)
Niveau 16: CC2 (Commandeur des Calculatrices)
Prochain niv.: 37.9%

Messages: 11310
Images: 830
Inscription: 01 Juin 2007, 00:00
Localisation: France
Genre: Homme
Calculatrice(s):
Classe: (ingénieur)
Twitter: adriweb
GitHub: adriweb

Re: Surprise dans le diagnostics TI-Nspire Color !

Message non lude Persalteas » 27 Déc 2012, 19:55

nsNandManager permet de signer des logiciels de diagnostic ? O_o
Avatar de l’utilisateur
Persalteas
Niveau 15: CC (Chevalier des Calculatrices)
Niveau 15: CC (Chevalier des Calculatrices)
Prochain niv.: 93.8%

Messages: 2334
Images: 107
Inscription: 04 Fév 2010, 00:00
Localisation: Lyon (France)
Genre: Homme
Calculatrice(s):
Classe: Ing3 Bio-Informatique

Re: Surprise dans le diagnostics TI-Nspire Color !

Message non lude critor » 27 Déc 2012, 20:01

Non - mais il permet d'en lancer le code sans vérification de la signature.
Donc oui tu peux lancer des Diagnostics de développement sur des modèles de production.

La signature c'est un truc après la fin du programme, on n'est pas obligé de la lire. ;)
Avatar de l’utilisateur
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Prochain niv.: 63.1%

Messages: 27483
Images: 6395
Inscription: 25 Oct 2008, 00:00
Localisation: Aix-Marseille
Genre: Homme
Calculatrice(s):
Classe: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

Re: Surprise dans le diagnostics TI-Nspire Color !

Message non lude Persalteas » 27 Déc 2012, 20:02

Ah - parfait ;)
