Ouverture TI-Nspire CX II CAS révision AL + mémoires Winbond

Unread postby critor » 07 Jun 2022, 08:14

1089610893La gamme
TI-Nspire CX II
lancée pour la rentrée 2019 comporte différents modèles :
  • la
    TI-Nspire CX II-T CAS
    pour l'Europe
    (moteur de calcul formel, pas de port
    WiFi
    , inscriptions clavier en Chinois)
  • la
    TI-Nspire CX II-C CAS
    pour la Chine
    (moteur de calcul formel, avec port
    WiFi
    )
  • la
    TI-Nspire CX II CAS
    pour le reste du monde
    (moteur de calcul formel, avec port
    WiFi
    )
  • la
    TI-Nspire CX II-T
    pour l'Europe
    (moteur de calcul exact, pas de port
    WiFi
    )
  • la
    TI-Nspire CX II
    pour le reste du monde
    (moteur de calcul fractionnaire, avec port
    WiFi
    )

Régulièrement, nous aimons bien ouvrir les calculatrices et te montrer comment c'est fait dedans niveau électronique. Pour choisir les calculatrices intéressantes à ouvrir, nous nous référons à la révision matérielle indiquée au dos dans le timbre à date gravé à droite du numéro de série. Pour les
TI-Nspire CX II
, nous sont connues à ce jour les révisions matérielles et dates approximatives suivantes :
  • AE
    (assemblées de novembre 2018 à décembre 2018)
  • AF
    (assemblées de novembre 2018 à janvier 2019)
  • AG
    (assemblées de janvier 2019 à mars 2019)
  • AH
    (assemblées de mars 2019 à juillet 2019)
  • AI
    (assemblées de mai 2019 à mars 2020)
  • AJ
    (assemblées de août 2019 à février 2020)
  • AK
    (assemblées de février 2020 à juillet 2020)
  • AL
    (assemblées de mars 2020 à mars 2021)
  • AM
    (assemblées de septembre 2020 à décembre 2020)
  • AN
    (assemblées de mai 2021 à juillet 2021)
  • AO
    (assemblées de juin 2021 à décembre 2021)
  • AP
    (assemblées depuis février 2022)

1178510898Toutefois jusqu'à présent, nous ne t'avions démonté que fort peu de révisions
TI-Nspire CX II
:

6795En effet le problème est que depuis novembre 2015 avec l'introduction des ,
Texas Instruments
s'est mis à utiliser un nouveau boîtier sécurisé contre l'ouverture
(plusieurs vis non accessibles depuis l'extérieur)
.

L'ouverture en est devenue très pénible et laisse au mieux des traces peu esthétiques, et encore ça c'est lorsque l'on ne casse rien.

15566 a remplacé le port
mini-USB
de sa
TI-Nspire CX II CAS
en révision
AL
par de l'
USB-C

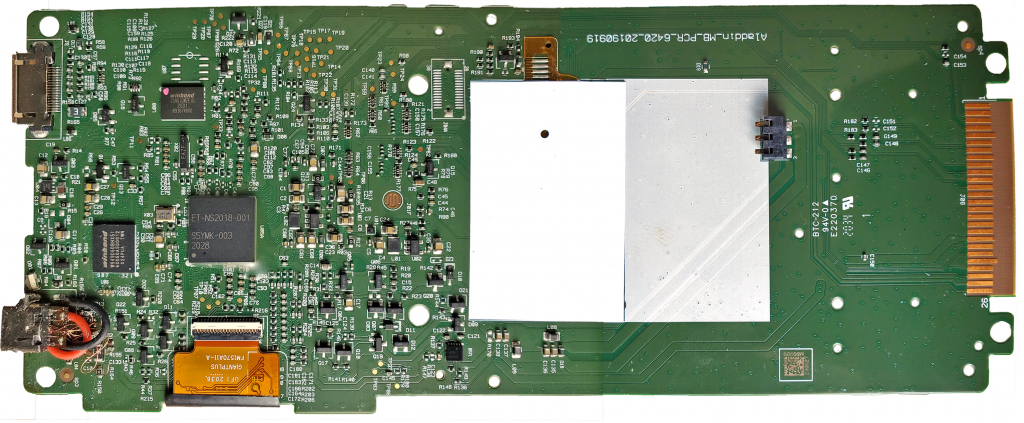

. Nous avons donc la chance d'avoir accès grâce à lui à une calculatrice en révision plus récente déjà ouverte et donc facile à rouvrir. a fort aimablement accepté de nous fournir une photo de la carte électronique.

Regardons donc dans la révision matérielle
AL
assemblée de mars 2020 à mars 2021.

Nous y trouvons déjà une toute nouvelle carte de référence
Aladdin_MB_PCR_6420_20190919
, dont la conception a été finalisée le 19 septempre 2019.
Notons l'apparition d'une mention
CR
(pour Cost Reduction)
; entre les révisions matérielles
AI
et
AL
le matériel
TI-Nspire CX II
est donc entré dans une phase de réduction des coûts de fabrication.

Les modifications effectuées n'ont alors pas pour objectif d'améliorer les capacités mais d'optimiser les coûts de fabrication, même si l'un n'empêche pas l'autre dans un contexte où les composants disponibles à l'achat évoluent également.

Nous avons toujours la même puce
ASIC
ET-NS2018
, ou ici plus exactement
ET-NS2018-001
car la référence complète varie selon le modèle :
  • ET-NS2018-000
    sur la
    TI-Nspire CX II
    internationale
  • ET-NS2018-100
    sur la
    TI-Nspire CX II-T
  • ET-NS2018-001
    sur les
    TI-Nspire CX II CAS
    ,
    TI-Nspire CX II-T CAS
    et
    TI-Nspire CX II-C CAS
Le suffixe indique en fait les valeurs de drapeaux gravées directement dans la puce à la conception et constitue une protection destinée à empêcher d'installer le système d'exploitation possiblement supérieur d'un autre modèle.

Mais tentons d'aller plus loin. Comparons la nouvelle
TI-Nspire CX II CAS
révision
AL
à l'ancienne
TI-Nspire CX II-T CAS
révision
AH/AI
.
Bien évidemment il faut faire abstraction ici du port
USB-C
ainsi que de la présence/absence du connecteur
WiFi



Nous notons quelques composants qui apparaissent du côté du connecteur
Dock
(
J08
)
, ainsi que quelques composants qui bougent ailleurs.

Mais une modification importante concerne les puces mémoire. Jusqu'à la révision
AH/AI
, la carte présentait 2 puces mémoire inconnues aux emplacements
U06
et
U08
:
  • Nous savions que l'une des deux était une
    Flash NAND
    de
    128 Mio
    pour la mémoire de stockage.
  • Et pour l'autre, nous supposions une
    Flash NOR
    pour l'amorçage.
Or ici avec la révision
AL
nous passons à des puces
Winbond
identifiables ! :bj:

À l'emplacement
U08
le plus éloigné de l'
ASIC
c'est une
Winbond W25N01GVZEIG
et donc la mémoire
Flash
de
128 Mio
.

À l'emplacement
U06
proche de l'
ASIC
c'est une
Winbond W949D6DBHX5I
. Et non perdu, ce n'est pas une
Flash NOR
comme supposé mais de la mémoire de travail
DRAM DDR
de
64 Mio
. Très surprenant car avec les anciennes
TI-Nspire CX
, les
64 Mio
de
RAM
étaient intégrés à la puce
ASIC
.

Resterait à savoir si ce changement pour des puces
Winbond
a un quelconque effet sur les performances... ;)
