Aujourd'hui, Adriweb se propose de te montrer le matériel des nouvelles TI-Nspire CX II de la rentrée 2019.La machine ici disséquée est une TI-Nspire CX II CAS américaine, de timbre à date N-1118AE. Il s'agit donc d'une calculatrice :
- assemblée dans l'usine de code N
- assemblée en novembre 2018
- de révision matérielle AE
L'ouverture est pénible, le même système de vis cachées adoptées depuis les TI-Nspire CX CR4 d'octobre 2015 restant en vigueur.
Une fois ceci fait, pour le plaisir des yeux, la machine se dévoile donc ci-contre dans toute sa splendeur.

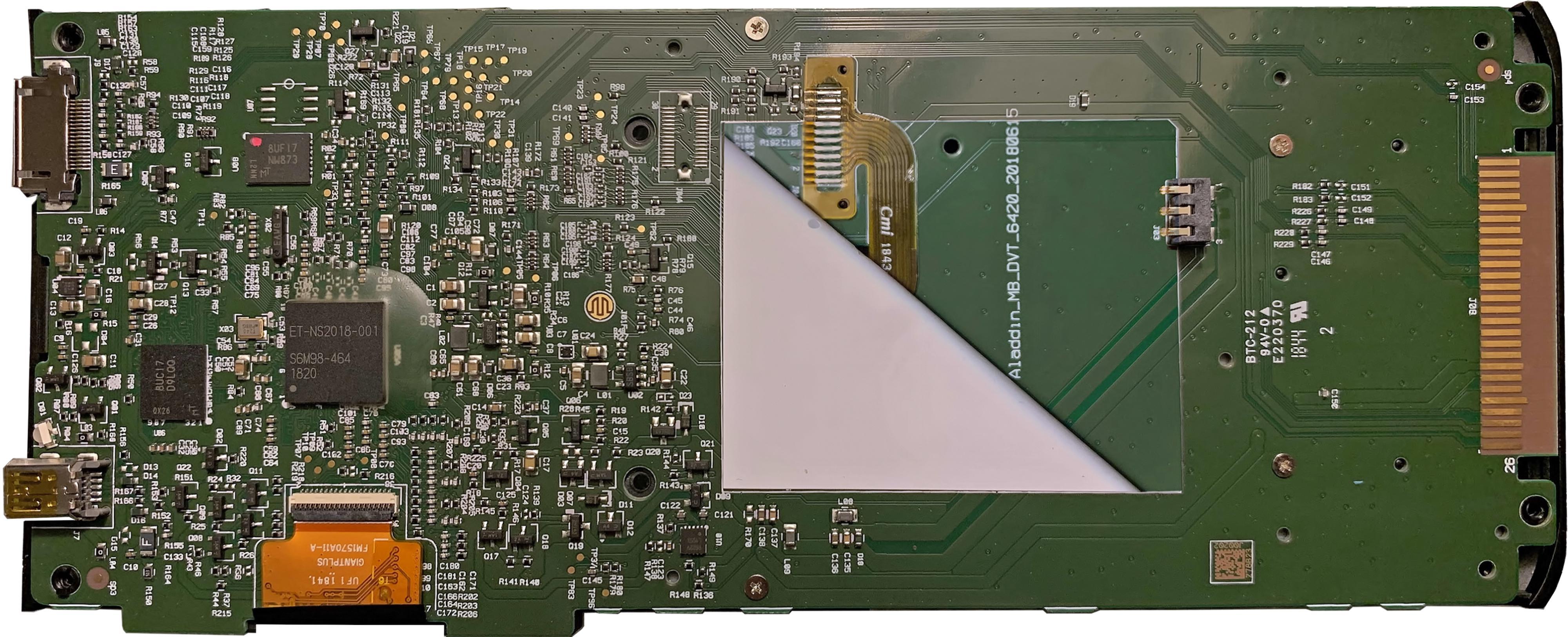

Les TI-Nspire CX II utilisent donc une unique carte mère, donc la référence est ici cachée sous l'autocollant protégeant des fuites de batterie : Aladdin_MB_DVT_6420_20180615. Nous notons donc :- la mention Aladdin déjà remarquée, ce qui confirme qu'il s'agit du nom de code des TI-Nspire CX II
- la mention DVT, ce qui voudrait dire que cette carte n'a pas encore atteint le niveau de production
- ainsi qu'une date au 15 juin 2018, probablement la date de conception de la carte
Niveau connectivité et entrées/sorties de la carte, nous avons donc :- sous l'autocollant de la batterie justement, le connecteur 12 broches pour la nappe non amovible du pavé tactile
- juste à côté le connecteur non plus 30 broches qui sur les anciennes TI-Nspire CX offrait un port série et du JTAG, numéroté non plus J04 mais J04A
- un peu plus au centre le contact du bouton reset, numéroté J01F
- le connecteur Dock à 26 broches, qui n'est plus numéroté J05 comme sur les TI-Nspire CX CR4+ ayant introduit la carte unique ou J01 comme auparavant, mais J08Sur les anciennes TI-Nspire CX, les connecteurs Dock et J04/JTAG permettant d'accéder à un même port série. Les TI-Nspire CX II à la différence disposent comme nous avons vu de deux ports série, peut-être maintenant un pour chacun de ces connecteurs.
- à l'opposé le connecteur hybride mini-USB A/B, numéroté J7
- juste à côté la diode RVB (rouge-vert-bleu) pour le mode examen, numérotée D01
- à l'opposé sur la même tranche le connecteur 18 broches dédié aux modules Wi-Fi TI-Nspire CX Navigator enfichables, numéroté J9Les TI-Nspire CX II-T européennes n'auront pas le connecteur pour les modules Wi-Fi TI-Nspire CX Navigator. Nous pensons toutefois qu'elles utiliseront exactement la même carte mère avec donc le connecteur J9 présent en interne, mais sa prise externe absente et peut-être par économie quelques composants non soudés dans cette zone également.
- et enfin le connecteur 2x19=38 broches pour la nappe amovible de l'écranNotons en passant que selon la référence de sa nappe, GIANTPLUS FM1570A11-A, nous conservons le même écran 240x320 pixels introduit avec les TI-Nspire CX CR4 d'octobre 2015.
Niveau composants d'importances, nous avons donc ici :- deux mystérieuses puces 8UC17 et 8UF17, aux emplacements U06 et U08L'une des deux est probablement la Flash-NAND de 128Mio. L'autre est possiblement une Flash-NOR ou de la SDRAM externe, ces deux configurations ayant déjà été rencontrées sur les anciennes TI-Nspire CX.
- juste à côté de cette dernière, un mystérieux emplacement vide U07 destiné à accueillir une petite puce 2x4=8 broches
- et une puce ET-NS2018-001 qui est l'ASIC - oui, c'est elle qui renferme le super nouveau coeur ARM9/ARMv5 à 396MHz !
Le suffixe 001 correspond en fait à la valeur des drapeaux inscrite de façon non modifiable dans la puce lors de sa fonte.
Les valeurs de drapeaux connues jusqu'à présent étaient :- 00 : TI-Nspire, TI-Nspire CX
- 01 : TI-Nspire CAS, TI-Nspire CX CAS
- 10 : TI-Nspire CM-C
- 11 : TI-Nspire CM-C CAS
La nouvelle 001 découverte ici identifie donc logiquement un modèle CAS. Cela fait partie des nombreuses protections empêchant d'installer un système CAS sur une TI-Nspire non-CAS.
On peut donc supposer que la TI-Nspire CX II numérique américaine utilisera donc une puce ASIC de référence ET-NS2018-000.
Reste la question des TI-Nspire CX II-T européennes. Et l'on peut justement noter que la valeur inscrite sur la puce passe bizarrement de 2 à 3 chiffres... D'où notre proposition de nouvelles valeurs :- 000 : TI-Nspire CX II
- 001 : TI-Nspire CX II CAS
- 100 : TI-Nspire CX II-T
- 101 : TI-Nspire CX II-T CAS
La carte CX II vs. celle CX rev. AA (CR 7)
A bientôt...
