Test prototype DVTII TI-Nspire CX II CAS

Unread postby critor » 13 Mar 2020, 11:32

12293Dans une actualité précédente, nous t'annoncions la découverte à la revente sur
eBay
d'un tout premier prototype de
TI-Nspire CX II
, un prototype de niveau
DVT
.

Bien que se dissimulant sous le boîtier de l'ancien
TI-Nspire CX CAS
, l'étiquette
Aladdin 1.1
au verso ne laissait aucun doute,
Aladdin
étant le nom de code de la gamme
TI-Nspire CX II
. Il s'agissait donc bien d'une
TI-Nspire CX II CAS
, ici de numéro de série
DVTII00033
.

Rappellons les différentes phases par lesquels passent les nouveaux produits
Texas Instruments
:
  1. PROTO
    (Prototype)
  2. EVT
    (Engineering Validation Test)
  3. DVT
    (Design Validation Test)
  4. PVT
    (Production Validation Test)
  5. MP
    (Mass Production)



Ce prototype a été acheté par qui se donne la peine de te le partager aujourd'hui en photos sous toutes ses coutures. :)

Nous allons donc le découvrir avec toi, et le comparer à la
TI-Nspire CX II CAS
la plus ancienne dont nous disposons, la révision matérielle
AE
assemblée en
novembre 2018
, échantillon qui nous a été donné à la conférence
T3IC 2019
à Baltimore
, conférence hélas annulée cette année à cause du contexte sanitaire que tu connais.

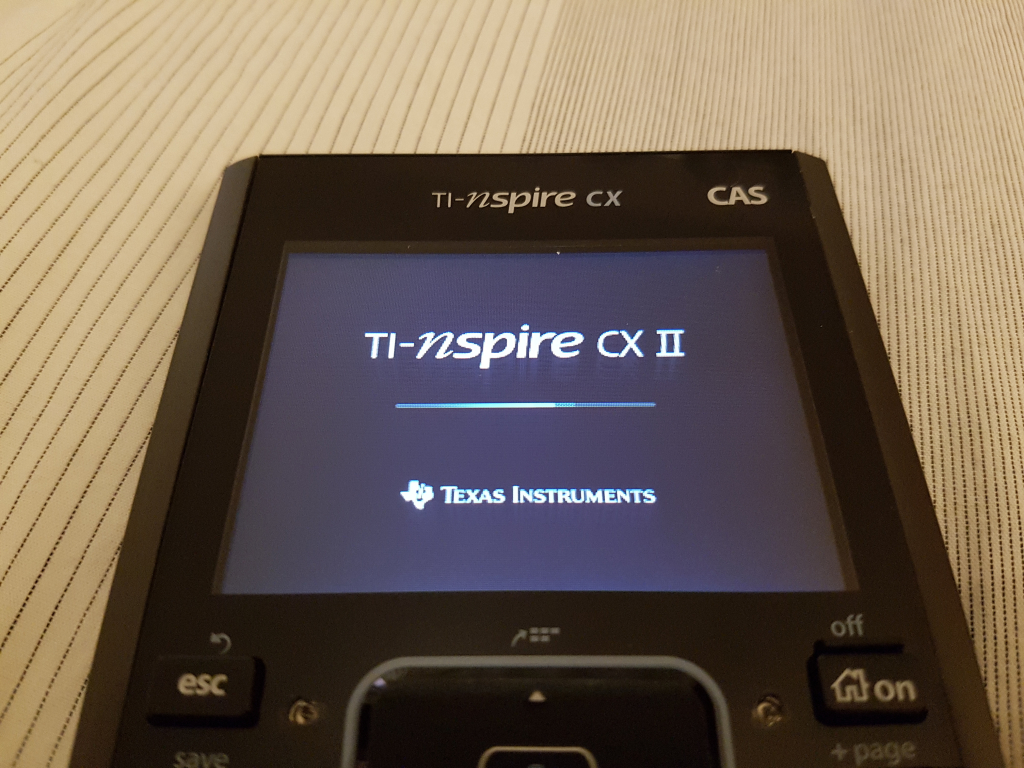

1230112297Allumons donc la bête. En effet c'est bien l'écran de démarrage
TI-Nspire CX II
qui apparaît, et cela nous fait drôle de le voir apparaître donc dans le cadre écran
TI-Nspire CX CAS
. :p

Nous ne notons pas de signe distinctif sur cet écran et notamment pas le tampon en forme de petit carré blanc en haut à gauche, ce qui si
Texas Instruments
n'a pas changé de méthode signifierait que ce prototype vérifie les signatures avec les clés de production et non les clés de développement. A priori, l'OS
(système d'exploitation - Operating System)
contenu sur ce prototype pourrait donc être sauvegardé par simple envoi vers une
TI-Nspire CX II CAS
de production non encore mise à jour.

Une fois démarré, on constate bien la présence d'un dossier
Developer Unit
mais vide, ce qui renforce notre dernière hypothèse.

12296Demandons maintenant les informations sur l'état de la calculatrice via
5
4
.
En effet, cet écran nous annonce l'utilisation d'un OS en version
5.0.0.1407
, soit effectivement un nettement plus ancien que le
5.0.0.1509
de notre échantillon.
Il est même plus ancien que la version
5.0.0.1450
observée chez certains exposants au
T3IC 2019
ainsi qu'au salon
Didacta 2019
à Köln
, salon également annulé cette année.
Toutefois il ne bat pas la version
5.0.0.1288
qui était présente sur la
TI-Nspire CX II School Property
chez un exposant au
T3IC 2019
. ;)
108731044010810


12295Le bouton
À propos
nous fournit des informations complémentaires.

Nous avons donc apparemment le même
Boot ROM
(
Boot1
)
que toutes les
TI-Nspire CX II
observées jusqu'à présent,
5.0.0.42
.

Le
Boot Loader
(
Boot2
)
quant à lui est en version
5.0.0.82
, soit un peu plus ancien que la
5.0.0.89
de notre échantillon ainsi que tout ce qui a été observé au
Didacta 2019
.
C'est la même version que sur la
TI-Nspire CX II School Property
chez l'exposant
T3IC 2019

1087210812


Le
Product ID
commence ici par
1C
, identifiant inscrit dans une zone non facilement reprogrammable de la mémoire
Flash
, et qui correspond bien à une
TI-Nspire CX II CAS
:
  • 01 : TI-92 Plus
  • 02 : TI-73
  • 03 : TI-89
  • 04 : TI-83 Plus / TI-83 Plus.fr / TI-82 Plus
  • 05 : TI-CBL2
  • 06 : Vernier LabPro
  • 07 : TI-Presenter
  • 08 : TI-Voyage 200
  • 09 : TI-89 Titanium
  • 0A : TI-83 Plus.fr USB / TI-84 Plus / TI-84 Plus Silver Edition / TI-84 Pocket.fr / TI-84 Plus Pocket SE
  • 0B : TI-82 Advanced
  • 0C : TI-Nspire CAS / TI-Nspire CAS TouchPad / TI-Nspire CAS+ / TI-Nspire+ / TI-Phoenix 1
  • 0D : TI-Nspire Lab Cradle / TI-Nspire DataTracker / TI-Nspire ViewScreen
  • 0E : TI-Nspire / TI-Nspire TouchPad
  • 0F : TI-Nspire CX CAS / TI-Nspire CX-C CAS / TI-84 Plus C Silver Edition
  • 10 : TI-Nspire CX / TI-Nspire CX-C
  • 11 : TI-Nspire CM-C CAS / TI-Nspire CM CAS Chinese Edition
  • 12 : TI-Nspire CM-C / TI-Nspire CM Chinese Edition
  • 13 : TI-83 Premium CE / TI-83 Premium CE Edition Python / TI-84 Plus CE / TI-84 Plus CE-T / TI-84 Plus CE-T Python Edition
  • 1B : TI-84 Plus T
  • 1C : TI-Nspire CX II CAS / TI-Nspire CX II-T CAS / TI-Nspire CX II-C CAS
  • 1D : TI-Nspire CX II
  • 1E : TI-Nspire CX II-T


1229911786Accédons maintenant au menu de maintenance à l'aide de la combinaison de démarrage
enter
EE
, puis au menu de démarrage caché en tapant le choix
9
non proposé. Nous pouvons alors lancer le logiciel de diagnostics.

Ce dernier se présente comme un
TG2985 DVT (2018/05/24)
, soit apparemment plus ancien que le
TG2985 /D PVT(2018/09/18)
de notre échantillon.

Nous n'avons hélas pas d'autre élément de comparaison, car nous n'avions pas encore découvert cette nouvelle méthode d'accès lors de notre passage sur les premiers salons.

1230011787L'écran
Information Screen
accessible en tapant
6
nous en apprend un peu plus.

Le logiciel de diagnostics est donc ici en version
5.00.60
compilée le
26 juin 2018
, soit sensiblement plus ancien que la
5.00.97
de notre échantillon compilée le
13 décembre 2018
.

1229210898Procédons donc maintenant à l'ouverture.

On remarque sur la couche de protection contre les fuites de batterie l'inscription manuscrite
DVTII 033 CD
reprenant donc le numéro de série gravé au dos.

Aux emplacements
U06
et
U08
, les puces inconnues
8UC17
et
8UF17
de notre échantillon sont ici des
8KC17
et
8KF17
.

La puce
ASIC
principale est en tous cas bien la même
ET-NS2018-001
.
Rappelons que les derniers chiffres de cette référence indiquent les drapeaux non modifiables programmés à la fonte de la puce, identifiant le modèle et ainsi les OS qu'il doit accepter ou refuser, et que cette référence variera donc légèrement d'un modèle à un autre :
  • ET-NS2018-001
    :
    TI-Nspire CX II CAS
    /
    TI-Nspire CX II-T CAS
    /
    TI-Nspire CX II-C CAS
    (drapeaux
    001
    )
  • ET-NS2018-100
    :
    TI-Nspire CX II T
    (drapeaux
    100
    )
  • ET-NS2018-000
    :
    TI-Nspire CX II
    (drapeaux
    000
    )

1229812294Soulevons la couche de protection batterie, nous y découvrons la même référence de carte que sur notre échantillon,
Aladdin_MB_DVT_6420_20180615
, conçue donc apparemment le
15 juin 2018
.

La référence écran semble également la même,
GIANTPLUS FM1570A11-A
.

Merci pour le temps et l'argent investi sur cette découverte fort intéressante qui se révélera peut-être fort utile à l'avenir ! :bj:
User avatar
critorAdmin
Niveau 19: CU (Créateur Universel)
Niveau 19: CU (Créateur Universel)
Level up: 9.9%

Posts: 36325
Images: 9898
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti
GitHub: critor

Re: Test prototype DVTII TI-Nspire CX II CAS

Unread postby Adriweb » 26 Jul 2020, 19:30

Apparemment, sur II-T CAS, le label de l'ASIC serait "ET-NS2018-101".
User avatar
AdriwebAdmin
Niveau 16: CC2 (Commandeur des Calculatrices)
Niveau 16: CC2 (Commandeur des Calculatrices)
Level up: 56.1%

Posts: 13170
Images: 1087
Joined: 01 Jun 2007, 00:00
Location: France
Gender: Male
Calculator(s):
Class: (ingénieur)
Twitter: adriweb
GitHub: adriweb

Re: Test prototype DVTII TI-Nspire CX II CAS

Unread postby critor » 26 Jul 2020, 20:05

Non non, c'était une hypothèse que j'avais faite lors des premiers articles et tests sur la gamme CX II, et qui s'est finalement révélée fausse.

Nous avons bien pu voir depuis que les drapeaux ASIC CX II-T CAS étaient les mêmes que pour la CX II CAS, 0b001, ce qui est logique puisque l'OS est commun :
11785
User avatar
critorAdmin
Niveau 19: CU (Créateur Universel)
Niveau 19: CU (Créateur Universel)
Level up: 9.9%

Posts: 36325
Images: 9898
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti
GitHub: critor

Re: Test prototype DVTII TI-Nspire CX II CAS

Unread postby Adriweb » 26 Jul 2020, 20:09

Ah oui ok, je vais donc informer la personne qui avait reporté ca :)
User avatar
AdriwebAdmin
Niveau 16: CC2 (Commandeur des Calculatrices)
Niveau 16: CC2 (Commandeur des Calculatrices)
Level up: 56.1%

Posts: 13170
Images: 1087
Joined: 01 Jun 2007, 00:00
Location: France
Gender: Male
Calculator(s):
Class: (ingénieur)
Twitter: adriweb
GitHub: adriweb

Re: Test prototype DVTII TI-Nspire CX II CAS

Unread postby critor » 26 Jul 2020, 21:48

Aurais-tu l'adresse de la page qui mentionne encore les flags ASIC 0b101 pour la CX II-T CAS, que je regarde comment on pourrait corriger ça ?

Merci.
User avatar
critorAdmin
Niveau 19: CU (Créateur Universel)
Niveau 19: CU (Créateur Universel)
Level up: 9.9%

Posts: 36325
Images: 9898
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti
GitHub: critor
