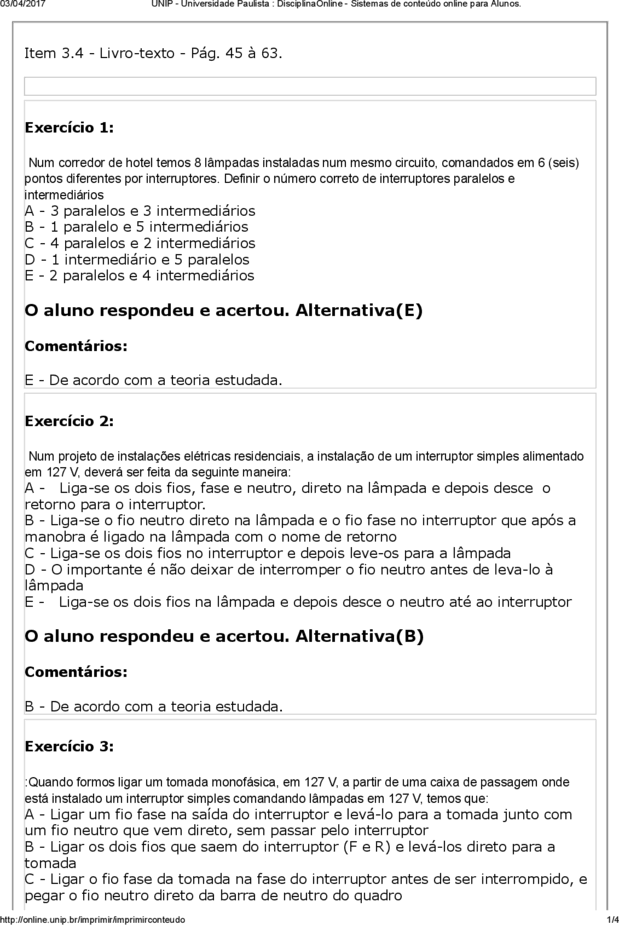

03/04/2017 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos.
Item 3.4 Livrotexto Pág. 45 à 63.
Exercício 1:
Num corredor de hotel temos 8 lâmpadas instaladas num mesmo circuito, comandados em 6 (seis)
pontos diferentes por interruptores. Definir o número correto de interruptores paralelos e
intermediários
A 3 paralelos e 3 intermediários
B 1 paralelo e 5 intermediários
C 4 paralelos e 2 intermediários
D 1 intermediário e 5 paralelos
E 2 paralelos e 4 intermediários
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E De acordo com a teoria estudada.
Exercício 2:
Num projeto de instalações elétricas residenciais, a instalação de um interruptor simples alimentado
em 127 V, deverá ser feita da seguinte maneira:
A Ligase os dois fios, fase e neutro, direto na lâmpada e depois desce o
retorno para o interruptor.
B Ligase o fio neutro direto na lâmpada e o fio fase no interruptor que após a
manobra é ligado na lâmpada com o nome de retorno
C Ligase os dois fios no interruptor e depois leveos para a lâmpada
D O importante é não deixar de interromper o fio neutro antes de levalo à
lâmpada
E Ligase os dois fios na lâmpada e depois desce o neutro até ao interruptor
O aluno respondeu e acertou. Alternativa(B)
Comentários:
B De acordo com a teoria estudada.
Exercício 3:
:Quando formos ligar um tomada monofásica, em 127 V, a partir de uma caixa de passagem onde
está instalado um interruptor simples comandando lâmpadas em 127 V, temos que:
A Ligar um fio fase na saída do interruptor e leválo para a tomada junto com
um fio neutro que vem direto, sem passar pelo interruptor
B Ligar os dois fios que saem do interruptor (F e R) e leválos direto para a
tomada
C Ligar o fio fase da tomada na fase do interruptor antes de ser interrompido, e
pegar o fio neutro direto da barra de neutro do quadro
http://online.unip.br/imprimir/imprimirconteudo 1/4
03/04/2017 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos.
D Trazer um fio fase direto para a tomada e pegar o retorno do interruptor e
leválo também para a tomada
E Trazer um fio fase direto para a tomada e pegar outro fio do interruptor antes
do mesmo ser comandado
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C De acordo com a teoria estudada.
Exercício 4:
Para identificar, numa inspeção visual, os tipos de interruptores: simples, paralelo e intermediário,
verificaremos o número de pontos de entrada e saída nos equipamentos, sendo:
A INT.SIMPLES:uma entrada e uma saída; INT.PARALELO:uma entrada e duas
saídas e INT. INTERMEDIÁRIO: duas entradas e três saídas
B INT.SIMPLES: duas entradas e uma saída; INT. PARALELO: uma entrada e
duas saídas e INT. INTERMEDIÁRIO: duas entradas e duas saídas
C INT. SIMPLES: uma entrada e uma saída; INT. PARALELO: uma entrada e duas
saídas e INT. INTERMEDIÁRIO: duas entradas e duas saídas
D INT. SIMPLES : duas saídas; INT. PARALELO: três saídas;e
INT.INTERMEDIÁRIO: quatro saídas, sendo que todos tem uma só entrada
E INT. SIMPLES: uma saída : INT.PARALELO: tres saídas e INT. INTERMEDIÁRIO
: duas saídas ; sendo que todos tem duas entradas
O aluno respondeu e acertou. Alternativa(C)
Comentários:
A De acordo com a teoria estudada.
C De acordo com a teoria estudada.
Exercício 5:
Num salão de festas onde temos 10 lâmpadas num mesmo circuito, comandados
de n pontos diferentes. Para definirmos o nº de interruptores intermediários ,
afirmamos que sua quantidade será:
A n1
B n3
C n2
D n
E Igual ao nº de interruptores paralelos.
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C De acordo com a teoria estudada.
Exercício 6:
http://online.unip.br/imprimir/imprimirconteudo 2/4
03/04/2017 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos.
No diagrama unifilar da ligação de um interruptor simples, o que chamamos de
"fio retorno" ?
A É o mesmo que "fio terra".
B É o fio que sai da barra de neutro e retorna para o eletroduto junto com o fio
fase.
C É o fio fase que sofreu uma interrupção.
D É um condutor sem corrente que completa a conexão num dos pinos da
lâmpada.
E É o fio neutro que retorna da lâmpada.
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C De acordo com a teoria estudada.
Exercício 7:
Num comando elétrico de um circuito com corrente superior a 10 A, com que
equipamento devermos comandálo?
A Com interruptores normais de mercado.
B Sòmente através do disjuntor específico do circuito instalado no quadro de
distribuição.
C Não podemos comandar circuitos com correntes tão altas assim sem
subdividilos.
D Através de um dimerizador ou um contator comandado por uma boteira ou
interruptor.
E Através de dois interruptores paralelos, um em cada porta do ambiente.
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D De acordo com a teoria estudada.
Exercício 8:
A instalação de um interruptor simples, alimentado em 127 V, é feita com a ligação do fio neutro direto
na lâmpada e o fio fase passa pelo interruptor que após a manobra é ligado à lâmpada como retorno.
E quando a alimentação for em 2Ø – 220 V ?
A Será feita com o mesmo interruptor simples alimentado em 127 V.
B Será feita com a ligação dos dois fase diretamente na lâmpada
C Ligase os dois fios na lâmpada e depois desce um deles até ao interruptor
D Mudase para interruptor bipolar e interrompese uma das fases ligando a
outra fase diretamente na lâmpada
E Usase o interruptor bipolar e interrompese as suas fases, levandoas para a
lâmpada, como dois retornos.
O aluno respondeu e acertou. Alternativa(E)
Comentários:
http://online.unip.br/imprimir/imprimirconteudo 3/4
03/04/2017 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos.
A De acordo com a teoria estudada.
E De acordo com a teoria estudada.
http://online.unip.br/imprimir/imprimirconteudo 4/4
03/04/2017 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos.
Item 3.9 LivroTexto pag. 69 á 75
Exercício 1:
Diante de uma relação de cargas elétricas das áreas de uso comum de um prédio residencial, como
procedermos para a obtenção da potência demandada?
A Somando as potências de todas as cargas e multiplicando o valor total por
0,79
B Separando as potências por tipo de carga. Usando a tabela de demanda por
categoria sugerida pela Concessionária e somando as potencias demandadas
obtidas
C Usar tabela de demanda da Concessionária sòmente para a iluminação e
somar com as potências instaladas das demais cargas
D Somando as potências de todas as cargas e o valor que exceder a 15 kW,
usar o fator de demanda de 0,86
E Usar a tabela de demanda para as tomadas de uso geral e para as demais
cargas usar o fator de demanda 0,4
O aluno respondeu e acertou. Alternativa(B)
Comentários:
D De acordo com a teoria estudada.
A De acordo com a teoria estudada.
B De acordo com a teoria estudada.
Exercíc...
Item 3.4 Livrotexto Pág. 45 à 63.
Exercício 1:
Num corredor de hotel temos 8 lâmpadas instaladas num mesmo circuito, comandados em 6 (seis)
pontos diferentes por interruptores. Definir o número correto de interruptores paralelos e
intermediários
A 3 paralelos e 3 intermediários
B 1 paralelo e 5 intermediários
C 4 paralelos e 2 intermediários
D 1 intermediário e 5 paralelos
E 2 paralelos e 4 intermediários
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E De acordo com a teoria estudada.
Exercício 2:
Num projeto de instalações elétricas residenciais, a instalação de um interruptor simples alimentado
em 127 V, deverá ser feita da seguinte maneira:
A Ligase os dois fios, fase e neutro, direto na lâmpada e depois desce o
retorno para o interruptor.
B Ligase o fio neutro direto na lâmpada e o fio fase no interruptor que após a
manobra é ligado na lâmpada com o nome de retorno
C Ligase os dois fios no interruptor e depois leveos para a lâmpada
D O importante é não deixar de interromper o fio neutro antes de levalo à
lâmpada
E Ligase os dois fios na lâmpada e depois desce o neutro até ao interruptor
O aluno respondeu e acertou. Alternativa(B)
Comentários:
B De acordo com a teoria estudada.
Exercício 3:
:Quando formos ligar um tomada monofásica, em 127 V, a partir de uma caixa de passagem onde
está instalado um interruptor simples comandando lâmpadas em 127 V, temos que:
A Ligar um fio fase na saída do interruptor e leválo para a tomada junto com
um fio neutro que vem direto, sem passar pelo interruptor
B Ligar os dois fios que saem do interruptor (F e R) e leválos direto para a
tomada
C Ligar o fio fase da tomada na fase do interruptor antes de ser interrompido, e
pegar o fio neutro direto da barra de neutro do quadro
http://online.unip.br/imprimir/imprimirconteudo 1/4
03/04/2017 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos.
D Trazer um fio fase direto para a tomada e pegar o retorno do interruptor e
leválo também para a tomada
E Trazer um fio fase direto para a tomada e pegar outro fio do interruptor antes
do mesmo ser comandado
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C De acordo com a teoria estudada.
Exercício 4:
Para identificar, numa inspeção visual, os tipos de interruptores: simples, paralelo e intermediário,
verificaremos o número de pontos de entrada e saída nos equipamentos, sendo:
A INT.SIMPLES:uma entrada e uma saída; INT.PARALELO:uma entrada e duas
saídas e INT. INTERMEDIÁRIO: duas entradas e três saídas
B INT.SIMPLES: duas entradas e uma saída; INT. PARALELO: uma entrada e
duas saídas e INT. INTERMEDIÁRIO: duas entradas e duas saídas
C INT. SIMPLES: uma entrada e uma saída; INT. PARALELO: uma entrada e duas
saídas e INT. INTERMEDIÁRIO: duas entradas e duas saídas
D INT. SIMPLES : duas saídas; INT. PARALELO: três saídas;e
INT.INTERMEDIÁRIO: quatro saídas, sendo que todos tem uma só entrada
E INT. SIMPLES: uma saída : INT.PARALELO: tres saídas e INT. INTERMEDIÁRIO
: duas saídas ; sendo que todos tem duas entradas
O aluno respondeu e acertou. Alternativa(C)
Comentários:
A De acordo com a teoria estudada.
C De acordo com a teoria estudada.
Exercício 5:
Num salão de festas onde temos 10 lâmpadas num mesmo circuito, comandados
de n pontos diferentes. Para definirmos o nº de interruptores intermediários ,
afirmamos que sua quantidade será:
A n1
B n3
C n2
D n
E Igual ao nº de interruptores paralelos.
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C De acordo com a teoria estudada.
Exercício 6:
http://online.unip.br/imprimir/imprimirconteudo 2/4
03/04/2017 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos.
No diagrama unifilar da ligação de um interruptor simples, o que chamamos de
"fio retorno" ?
A É o mesmo que "fio terra".
B É o fio que sai da barra de neutro e retorna para o eletroduto junto com o fio
fase.
C É o fio fase que sofreu uma interrupção.
D É um condutor sem corrente que completa a conexão num dos pinos da
lâmpada.
E É o fio neutro que retorna da lâmpada.
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C De acordo com a teoria estudada.
Exercício 7:
Num comando elétrico de um circuito com corrente superior a 10 A, com que
equipamento devermos comandálo?
A Com interruptores normais de mercado.
B Sòmente através do disjuntor específico do circuito instalado no quadro de
distribuição.
C Não podemos comandar circuitos com correntes tão altas assim sem
subdividilos.
D Através de um dimerizador ou um contator comandado por uma boteira ou
interruptor.
E Através de dois interruptores paralelos, um em cada porta do ambiente.
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D De acordo com a teoria estudada.
Exercício 8:
A instalação de um interruptor simples, alimentado em 127 V, é feita com a ligação do fio neutro direto
na lâmpada e o fio fase passa pelo interruptor que após a manobra é ligado à lâmpada como retorno.
E quando a alimentação for em 2Ø – 220 V ?
A Será feita com o mesmo interruptor simples alimentado em 127 V.
B Será feita com a ligação dos dois fase diretamente na lâmpada
C Ligase os dois fios na lâmpada e depois desce um deles até ao interruptor
D Mudase para interruptor bipolar e interrompese uma das fases ligando a
outra fase diretamente na lâmpada
E Usase o interruptor bipolar e interrompese as suas fases, levandoas para a
lâmpada, como dois retornos.
O aluno respondeu e acertou. Alternativa(E)
Comentários:
http://online.unip.br/imprimir/imprimirconteudo 3/4
03/04/2017 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos.
A De acordo com a teoria estudada.
E De acordo com a teoria estudada.
http://online.unip.br/imprimir/imprimirconteudo 4/4
03/04/2017 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos.
Item 3.9 LivroTexto pag. 69 á 75
Exercício 1:
Diante de uma relação de cargas elétricas das áreas de uso comum de um prédio residencial, como
procedermos para a obtenção da potência demandada?
A Somando as potências de todas as cargas e multiplicando o valor total por
0,79
B Separando as potências por tipo de carga. Usando a tabela de demanda por
categoria sugerida pela Concessionária e somando as potencias demandadas
obtidas
C Usar tabela de demanda da Concessionária sòmente para a iluminação e
somar com as potências instaladas das demais cargas
D Somando as potências de todas as cargas e o valor que exceder a 15 kW,
usar o fator de demanda de 0,86
E Usar a tabela de demanda para as tomadas de uso geral e para as demais
cargas usar o fator de demanda 0,4
O aluno respondeu e acertou. Alternativa(B)
Comentários:
D De acordo com a teoria estudada.
A De acordo com a teoria estudada.
B De acordo com a teoria estudada.
Exercíc...
