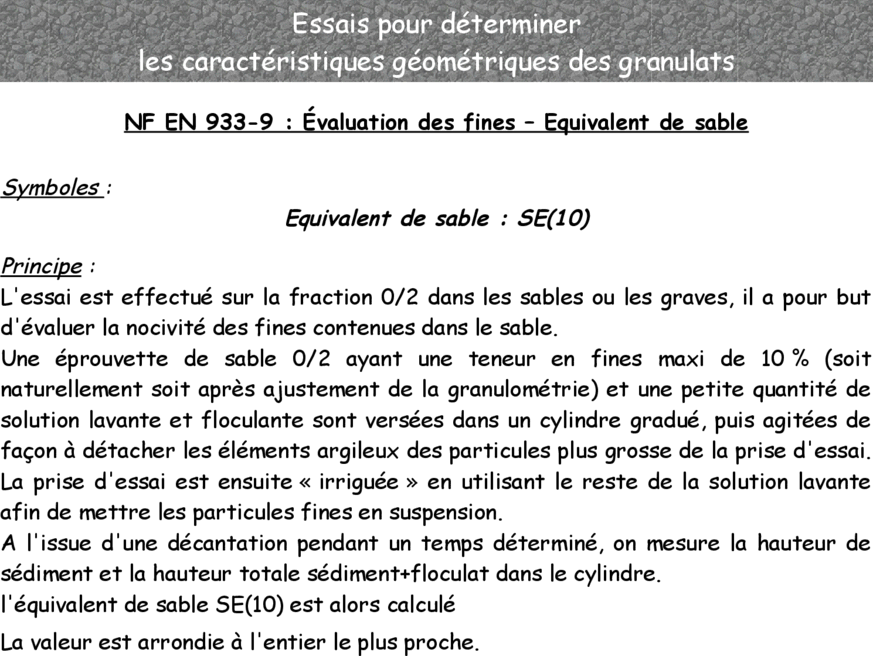

Essais pour déterminer
les caractéristiques géométriques des granulats

NF EN 933-9 : Évaluation des fines – Equivalent de sable

Symboles :
Equivalent de sable : SE(10)

Principe :
L'essai est effectué sur la fraction 0/2 dans les sables ou les graves, il a pour but
d'évaluer la nocivité des fines contenues dans le sable.
Une éprouvette de sable 0/2 ayant une teneur en fines maxi de 10 % (soit
naturellement soit après ajustement de la granulométrie) et une petite quantité de
solution lavante et floculante sont versées dans un cylindre gradué, puis agitées de
façon à détacher les éléments argileux des particules plus grosse de la prise d'essai.
La prise d'essai est ensuite « irriguée » en utilisant le reste de la solution lavante
afin de mettre les particules fines en suspension.
A l'issue d'une décantation pendant un temps déterminé, on mesure la hauteur de
sédiment et la hauteur totale sédiment+floculat dans le cylindre.
l'équivalent de sable SE(10) est alors calculé
La valeur est arrondie à l'entier le plus proche.
 Essais pour déterminer
les caractéristiques géométriques des granulats
Solution lavante 0/2
Équivalent de sable (Suite)
Après un repos de 10 min,
agitation pendant30s
Prise d'essai : 120g de 0/2
à 10% de fines maxi
X 2 prises (90 cycles)




Irrigation jusqu'au repère
« haut »




Après un repos de 20 Min, faire les lectures h1 et h2




SE(10) = (h2 / h1) x 100

Moyenne des 2 cylindres
(arrondi à l'entier le plus proche)
h1 : hauteur de sédiment+floculat
h2 : hauteur de sédiment
