Dumping OS 0.01 prototype TI-84 Plus Silver Edition !

:32ti73: :32ti73e: :32ti73e2: :32ti76f: :32ti80: :32ti81: :32ti82: :32ti85: :32ti86: :32ti82s: :32ti82sf: :32ti82sfn: :32ti83: :32ti83p: :32ti83pb: :32ti83pr: :32ti83pfr: :32ti83pse: :32ti84p: :32ti84pse: :32ti84ppse: :32ti84pfr: :32ti84pcse: :32ti83pfrusb: :32ti82p: :32ti82a: :32ti84pce: :32ti83pce:

Dumping OS 0.01 prototype TI-84 Plus Silver Edition !

Unread postby critor » 13 Mar 2021, 09:08

Rentrée 1999, Texas Instruments lançait la TI-83 Plus. Au menu le processeur 8 bits z80 cadencé à 6 MHz, 32 Kio de mémoire RAM, ainsi que 512 Kio de mémoire Flash réinscriptible permettant les mises à jour, sur lesquels était offert un espace de stockage de 160 Kio.

Dès la rentrée 2001, Texas Instruments lançait en parallèle la très éphémère TI-83 Plus Silver Edition une version plus haut de gamme avec les améliorations suivantes :
  • processeur accéléré de 6 MHz à 15 MHz soit 2,5 fois
  • l'espace de travail offert à l'utilisateur restait de 32 Kio mais la capacité RAM passait à 128 Kio exploitables par les programmes en langage machine dont notamment TI-Boy SE, l'émulateur de Nintendo Game Boy :bj:
  • la capacité de la puce Flash passait de 512 Kio à 2 Mio soit 4 fois plus, dont un espace de stockage qui passait de 160 Kio à 1,5 Mio soit plus de 9,5 fois plus ! :#tritop#:
TI-83 Plus et TI-83 Plus Silver Edition partageaient toutefois le même système d'exploitation, ce dernier se chargeant de détecter le matériel et de s'adapter en conséquence.

Rentrée 2004, Texas Instruments arrêtait brutalement la TI-83 Plus Silver Edition pour la remplacer par 2 modèles, les TI-84 Plus et TI-84 Plus Silver Edition, avec les caractéristiques suivantes :
  • reprise du processeur 15 MHz
  • ajout d'un port mini-USB
  • reprise initiale des 128 Kio de mémoire RAM, mais à compter de la révision matérielle H (assemblée à partir d'avril 2007) la capacité fut réduite à 48 Kio, ce qui rendit TI-Boy SE temporairement inutilisable
  • quant à la capacité Flash, c'est ce qui fait la distinction entre leurs deux modèles et donc leurs prix différents :
    • 2 Mio dont 1,5 Mio de stockage sur la TI-84 Plus Silver Edition, exactement comme la TI-83 Plus Silver Edition
    • 1 Mio dont 480 Kio de stockage sur la simple TI-84 Plus
TI-84 Plus et TI-84 Plus Silver Edition partageaient un système d'exploitation commun mais cette fois-ci distinct de celui des TI-83 Plus.

Les versions du système d'exploitation TI-83 Plus et TI-84 Plus publiées par Texas Instruments sont les suivantes, accompagnées de leurs dates de compilation :
  • TI-83 Plus :
    • 1.03 (11 octobre 1999)
    • 1.10 (11 octobre 1999)
    • 1.12 (11 octobre 1999)
    • 1.13 (26 janvier 2001)
    • 1.14 (11 décembre 2001)
    • 1.15 (2 août 2002)
    • 1.16 (24 avril 2003)
    • 1.17 (12 avril 2004)
    • 1.18 (22 juillet 2004)
    • 1.19 (12 janvier 2006)
  • TI-84 Plus :
Le système d'exploitation TI-84 Plus 0.46 n'a été disponible que très brièvement sur les serveurs de Texas Instruments. Daté du même jour que la version 2.21 il semble très similaire à cette dernière. Peut-être une publication par erreur révélant une numérotation interne.

1362213623Dans une actualité précédente nous te présentions un prototype de TI-84 Plus Silver Edition faisant tourner :
  • un boot code en version 0.01s
  • un système d'exploitation en version 0.01
Dans les deux cas donc, les plus anciennes versions TI-84 Plus connues ! :bj:
Nous n'arrivions toutefois pas à les dumper avec TiLP, des erreurs de communication intervenant bizarrement de façon aléatoire assez tôt dans le processus.

13632Nous avons dépuis créé un programme ASM permettant directement de récupérer le contenu d'une page de mémoire Flash de numéro donné sous forme de variable d'application sur la calculatrice, ce qui évite ici les problèmes de communication.

Aujourd'hui le système d'exploitation 0.01 a enfin pu être sauvegardé correctement. Disponible en téléchargement en fin d'article, tu peux donc désormais le réinstaller sur toute TI-84 Plus monochrome et compatible munie d'un boot code en version 1.02 ou inférieure.

Attention, le dernier boot code en version 1.03 n'accepte d'installer que des versions disposant d'une signature 2048 bits, c'est-à-dire uniquement les versions 2.55.

Sur certaines machines, il est possible de patcher le boot code avec EpicFail pour retirer cette restriction.

Mais à compter de 2013, Texas Instruments a sorti une nouvelle révision matérielle protégeant le boot code contre l'écriture.


Nous avons également testé avec succès la version 0.01 sur les émulateurs WabbitEmu et TilEm. :bj:
Par contre elle échoue lamentablement sur l'émulateur jsTIfied qu'il te faudra donc éviter, la calculatrice ne s'amorçant pas correctement. :mj:

Amusons-nous donc un petit peu à fouiller le système d'exploitation 0.01. Comme déjà dit, il ne gérait pas encore la connectivité USB, et n'utilisait pas encore le nom final de TI-84 Plus, hésitant selon les menus ou écrans entre les noms TI-83 Plus et TI-83 Plus Silver Edition d'origine, ainsi qu'un TI-83 Plus USB.

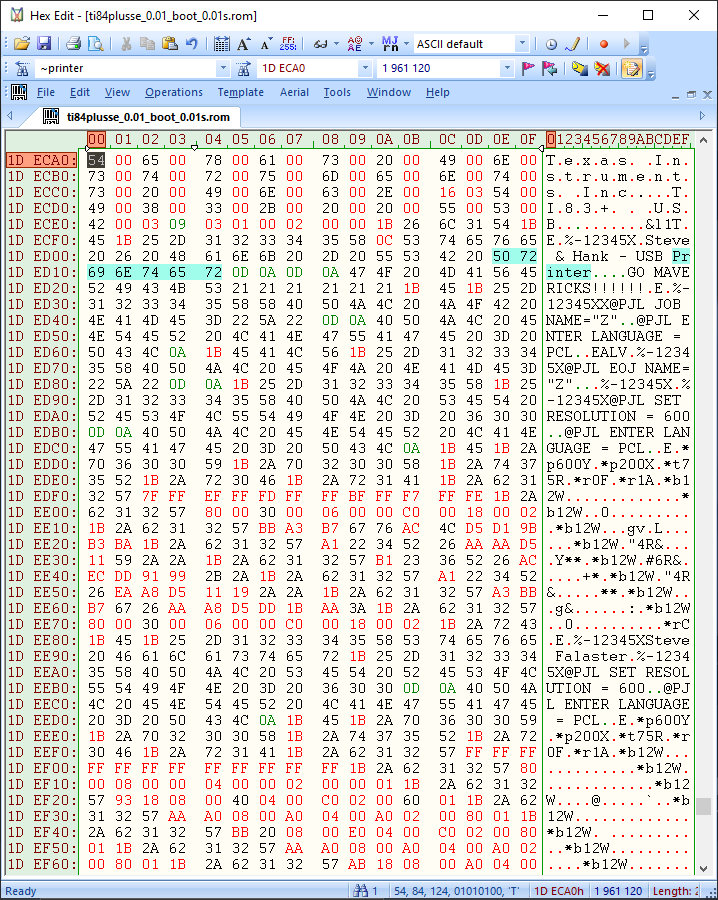

Les versions 0.46, 2.21 et 2.22 comportaient des traces de gestion d'une imprimante USB, clairement signées de Hank et Steve Falaster, ce dernier étant ingénieur TI-Dallas aujourd'hui retraité, et tous deux visiblement supporters des Mavericks, l'équipe de basket de Dallas. Ces traces disparaissent à partir de la version 2.30, confirmant l'abandon du projet.

On peut ici remarquer que ces traces étaient déjà présentes en version 0.01. L'idée d'une impression USB avait donc germé très tôt dans le processus de conception de la TI-84 Plus.

Comme expliqué plus haut, le système d'exploitation TI-84 Plus a été construit en tant qu'une extension du système TI-83 Plus. Or à date de la conception de la TI-84 Plus le système TI-83 Plus était déjà majeur et vacciné (c'est pas demain la veille pour nous :troll: ). Les bizarreries ou originalités ne risquent donc pas de courir les rues ici.

Pour mieux les cibler, nous pouvons nous concentrer sur les quelques ajouts du système TI-84 Plus par rapport au système TI-83 Plus.

Un de ces ajouts est l'horloge. Et bien justement, grosse différence à l'écran
mode
, ici on nous donne d'abord le choix d'activer la fonctionnalité horloge ou pas. L'étiquette accompagnant la ligne est de plus nommée CLOCKSET au lieu de SET CLOCK.

Autre bizarrerie, il y a une erreur de typographie dans les informations accompagnant l'erreur de mémoire d'archive pleine. Le Largest single étant affiché Largeststqingle.
Curieux toutefois puisque le système TI-84 Plus est basé sur le système TI-83 Plus, et que cette erreur n'y est pas présente.

Malheureusement, nous ne pouvons te dater la version 0.01, aucune date exacte n'étant présente dans le système d'exploitation des TI-83/84 Plus. La date n'est présente que dans le fichier .8xu de mise à jour englobant ce système, or ici c'est nous qui venons de le fabriquer donc elle ne vaut rien.

La seule évidence qui est confirmée par nos observations, c'est que la version 0.01 est très antérieure à la 0.46, et donc au 10 février 2004.

Le boot code en version 0.01s a également été sauvegardé correctement comme tu peux voir sur les émulateurs ci-contre. :bj:

Toutefois, à la différence du système 0.01, nous ne pouvons pas te partager le boot code 0.01s.

En effet Texas Instruments combat farouchement la diffusion d'éléments directement amorçables de ses calculatrices, c'est-à-dire la ROM pour les modèles n'utilisant pas la technologie Flash, et le boot code pour les modèles Flash.
Contrairement aux simples fichiers de mise à jour du système d'exploitation, ces éléments sont directement utilisables pour faire fonctionner des émulateurs non officiels, notamment sur smartphones et tablettes, ce qui dans certains pays autorisant ces appareils aux examens évite ainsi d'avoir à s'acheter une calculatrice.

Toutefois, le boot code 0.01s sera conservé en lieu sûr jusqu'à des temps plus propices.


Téléchargement : OS TI-84 Plus 0.01 (attention à ne pas bloquer ta machine, pas de support USB :#non#:)
