Différence cartes mères TI-83 Premium CE et TI-84 Plus CE

Unread postby critor » 19 Mar 2015, 20:11

Pour la rentrée 2015, Texas Instruments sort de nouvelles calculatrices graphiques couleur :

De par la numétoration des modèles :
  • la TI-83 Premium CE rafraîchit la gamme TI-83
  • la TI-84 Plus CE rafraîchit la gamme TI-84
Il en résulte que la TI-83 Premium CE aura un prix beaucoup plus abordable que la TI-84 Plus CE. ;)

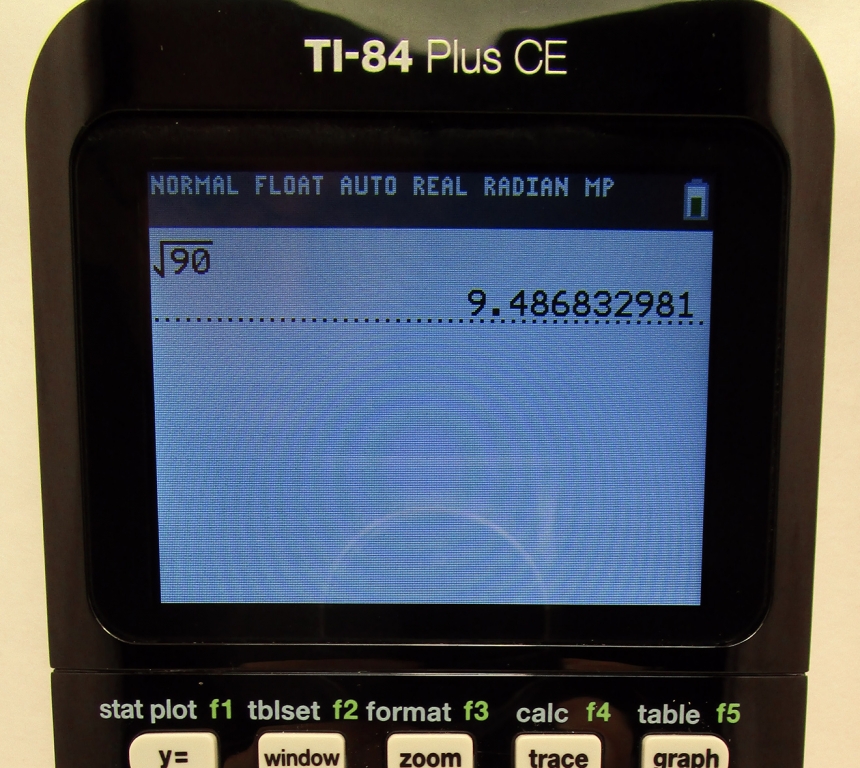

45824358Mais de façon paradoxale, c'est la TI-83 Premium CE qui est le modèle le mieux doté en capacités, car disposant d'un moteur de calcul exact intégré ! :bj:



Il pourrait donc être fort intéressant d'installer le système TI-83 Premium CE sur TI-84 Plus CE. ;)
A ce jour, un tel transfert de système est immédiatement refusé.

45784364Nous avions pu nous rendre compte que les cartes mère de ces deux modèles étaient identiques, de même référence gravée
"SG92A/F-10-2"
.
En réalité, on note que la référence semble être retouchée à posteriori au feutre :
  • sur les TI-83 Premium CE, le
    'A'
    est barré au feutre, ce qui donne comme référence finale
    "SG92F-10-2"
  • sur les TI-84 Plus CE, le
    'F'
    est barré au feutre, ce qui donne comme référence finale
    "SG92A-10-2"
On peut supposer que
'F'
est là pour
'
F
rance'
, et
'A'
pour
'
A
merica'
.

Mais si il y a deux références, c'est donc qu'il y a une différence quelque part... et en effet, ce n'est pas la même puce ASIC qui est soudée sur la carte :
  • sur les TI-83 Premium CE, la puce ASIC est une
    "ET2014-01"
  • sur les TI-84 Plus CE, la puce ASIC est une
    "ET2014-00"
Et Adriweb, qui vient de rentrer du salon international T3, nous a ramené une potentielle explication sur l'usage de ces puces ASIC apparemment différentes...
Selon un développeur TI il y a effectivement une différence matérielle, pour précisément éviter les échanges de système entre ces deux modèles, ici une histoire de fusible, que l'on pourrait supposer intégré à la puce ASIC.

Cela ne veut toutefois pas dire que c'est ce fusible qui empêche l'envoi du système. Cela peut très bien être une autre protection qui en est responsable ; on peut supposer que le fusible est là pour empêcher le système de fonctionner correctement dans le cas d'un transfert ayant réussi à contourner la première protection, par exemple.
User avatar
critorAdmin
Niveau 19: CU (Créateur Universel)
Niveau 19: CU (Créateur Universel)
Level up: 17.6%

Posts: 37930
Images: 10884
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti
GitHub: critor

Re: Différence cartes mères TI-83 Premium CE et TI-84 Plus C

Unread postby Adriweb » 19 Mar 2015, 20:21

Autre différence majeure, mais certes pas lié au moteur de calcul exact: les composants en haut à gauche (ceux de la diode pour le PTT) ne sont pas présents/soudés sur la TI-84 Plus CE:
User avatar
AdriwebAdmin
Niveau 16: CC2 (Commandeur des Calculatrices)
Niveau 16: CC2 (Commandeur des Calculatrices)
Level up: 57.9%

Posts: 13454
Images: 1101
Joined: 01 Jun 2007, 00:00
Location: France
Gender: Male
Calculator(s):
Class: (ingénieur)
Twitter: adriweb
GitHub: adriweb

Re: Différence cartes mères TI-83 Premium CE et TI-84 Plus C

Unread postby gildasd » 22 Mar 2015, 01:34

Pas de gros problème...
Sauf le composant D01, j'ai du mal a voir ce que cela pourrait être...
Ti84+, Casio Graph35+ et Fx92B, HP10s
User avatar
gildasd
Niveau 8: ER (Espèce Rare: nerd)
Niveau 8: ER (Espèce Rare: nerd)
Level up: 83.2%

Posts: 195
Joined: 21 Dec 2013, 16:42
Location: Gent, Belgique
Gender: Male
Calculator(s):
Class: Ecole maritime.

Online

Re: Différence cartes mères TI-83 Premium CE et TI-84 Plus C

Unread postby critor » 22 Mar 2015, 08:23

Ben D01 c'est la diode examen justement ;)
User avatar
critorAdmin
Niveau 19: CU (Créateur Universel)
Niveau 19: CU (Créateur Universel)
Level up: 17.6%

Posts: 37930
Images: 10884
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti
GitHub: critor

Re: Différence cartes mères TI-83 Premium CE et TI-84 Plus C

Unread postby gildasd » 22 Mar 2015, 11:05

C'est une diode bi-couleur?
Ti84+, Casio Graph35+ et Fx92B, HP10s
User avatar
gildasd
Niveau 8: ER (Espèce Rare: nerd)
Niveau 8: ER (Espèce Rare: nerd)
Level up: 83.2%

Posts: 195
Joined: 21 Dec 2013, 16:42
Location: Gent, Belgique
Gender: Male
Calculator(s):
Class: Ecole maritime.

Re: Différence cartes mères TI-83 Premium CE et TI-84 Plus C

Unread postby Adriweb » 22 Mar 2015, 19:06

gildasd wrote:Sauf le composant D01, j'ai du mal a voir ce que cela pourrait être...

critor wrote:Ben D01 c'est la diode examen justement ;)

'D' c'est bien
une
'diode', mais la LED du PTT (la diode
électroluminescente
) n'est pas là, mais en haut de la calculatrice (les photos ci-dessus montrent le côté, vers le milieu (sous l'écran).

Edit: voir post d'en dessous :)

Et sinon, elle est tri-colore :
4366
User avatar
AdriwebAdmin
Niveau 16: CC2 (Commandeur des Calculatrices)
Niveau 16: CC2 (Commandeur des Calculatrices)
Level up: 57.9%

Posts: 13454
Images: 1101
Joined: 01 Jun 2007, 00:00
Location: France
Gender: Male
Calculator(s):
Class: (ingénieur)
Twitter: adriweb
GitHub: adriweb

Online

Re: Différence cartes mères TI-83 Premium CE et TI-84 Plus C

Unread postby critor » 22 Mar 2015, 20:00

Je te confirme Adriweb que D01 est bien la diode examen.
C'est un tube de plastique transparent qui propage sa lumière jusqu'en haut de l'écran.
User avatar
critorAdmin
Niveau 19: CU (Créateur Universel)
Niveau 19: CU (Créateur Universel)
Level up: 17.6%

Posts: 37930
Images: 10884
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti
GitHub: critor

Re: Différence cartes mères TI-83 Premium CE et TI-84 Plus C

Unread postby Adriweb » 22 Mar 2015, 20:03

critor wrote:Je te confirme Adriweb que D01 est bien la diode examen.
C'est un tube de plastique transparent qui propage sa lumière jusqu'en haut de l'écran.

Ah, ok, édité mon post au dessus :)

Je savais qu'il y avait un long truc pour que la lumière arrive au bout, mais je ne pensais pas que c'était fait de la sorte :P
