Découverte entrée série TI-Nspire ViewScreen

:32tins: :32tinsktpb: :32tinsktpn: :32tinscas: :32tinstpkc: :32tinstpktpb: :32tinstp: :32tinscastp: :32tinscmc: :32tinscx: :32tinscxcas:

Découverte entrée série TI-Nspire ViewScreen

Unread postby critor » 16 Dec 2017, 15:42

363364360Les tablettes de rétroprojection
TI-Nspire ViewScreen
sont littéralement des calculatrices
TI-Nspire
dépourvues de clavier. On reconnaît en effet l'écran de chargement de ces dernières, ainsi que les icônes de reprogrammation des partitions
Boot2
et
Diags
si l'on maintient au démarrage la touche haut enfoncée, ou bien les deux touches simultanément.

9071368367En les ouvrant, nous avions déjà remarqué que les tablettes
TI-Nspire ViewScreen
réutilisaient en fait le matériel des
TI-Nspire CAS+
, prototypes non finaux distribués dans les classes pilotes en 2006-2007 et incompatibles avec les
TI-Nspire
finales commercialisées à compter de 2007. On retrouve en effet répartis sur les deux faces les mêmes composants principaux :
  • TI-OMAP NP31AZZG
    (processeur 32-bits ARMv5/ARM9 78MHz)
  • HYB18L256160
    (SDRAM 32Mio)
  • SST 39VF400A
    (Flash-NOR 512Kio, pour le
    Boot1
    )
  • ST NAND256W3A
    (Flash-NAND 32Mio, pour tout le reste)

361366La tablette de rétroprojection
TI-Nspire ViewScreen
dispose de deux ports USB utilisables une fois démarrée :
  • un USB type A pour afficher l'écran d'une
    TI-Nspire
    monochrome ou couleur
  • un USB type B pour afficher l'écran d'une
    TI-84 Plus
    ou
    TI-82 Advanced
Toutefois elle ne lance pas le protocole de transfert USB des
TI-Nspire
et ne peut donc pas recevoir par cette voie de fichiers depuis un ordinateur ou une autre calculatrice
TI-Nspire
. Si bien que nous n'avons pas pu lui appliquer les méthodes de
dumping
développées pour d'autres modèles
TI-Nspire
et que le système utilisée par la
TI-Nspire ViewScreen
reste donc non sauvegardé à ce jour.

369Contrairement aux
TI-Nspire CAS+
, la tablette
TI-Nspire ViewScreen
dispose de plusieurs emplacements internes pour connecteurs :
  • J7 :
    2x10 broches avec 9 masses, ce qui ressemble énormément à un JTAG ARM...
  • surtout quand
    J010
    juste à côté a 2x7 broches, comme le JTAG TI
  • JMP01 :
    3 broches
  • JMP02 :
    3 broches
Pas de connecteur
Dock
contrairement aux calculatrices, mais cela ne nous avait pas empêchés de trouver la sortie série TTL sur
JMP02
et de récupérer le log de démarrage :
TI-Nspire ViewScreen wrote:Boot Loader Stage 1 (1.0.439)
Build: 2006/6/30, 5:44:11
Copyright (c) 2006 Texas Instruments Incorporated

Last boot progress: 34812

ViewScreen Adapter
System clock: 78 MHZ
SDRAM memory test: Pass
Clearing SDRAM...Done.
Clearing SDRAM...Done.
Clearing SDRAM...Done.
Checking for NAND: NAND Flash ID: ST Micro NAND256W3A

Loading DIAGS software...

Error reading/validating DIAGS image

Loading BOOT2 software...

100%

BOOT1: loading complete (328 ticks), launching image.

Rappelons que les calculatrices
TI-Nspire
démarrent usuellement en trois temps :
  1. Boot1
  2. Boot2
  3. système d'exploitation
Or, petite originalité sur la tablette
TI-Nspire ViewScreen
, il n'y a que deux étapes :
  1. Boot1
  2. Boot2
L'image programmée dans la partition
Boot2
joue donc en pratique le rôle du système d'exploitation.

8385Nous n'avions pas trouvé à l'époque l'entrée TTL, mais c'est désormais chose faire après avoir bricolé des connexions un peu plus propres et donc fiables, juste à côté sur
JMP01
.
La difficulté qui nous avait fait rater ça, c'est que la tablette
TI-Nspire ViewScreen
refuse bizarrement de redémarrer à chaud lorsque cette entrée est connectée, et ce malgré des tests avec deux interfaces USB/TTL différentes.

Nous sommes donc désormais enfin capables de reprogrammer les partitions
Boot2
et
Diags
de la
TI-Nspire ViewScreen
, cette dernière partition de 640Kio étant de toutes façons vide selon le log de démarrage. :bj:



En pratique toutefois, les progrès vont s'arrêter ici pour aujourd'hui, puisque nous ne disposons d'aucune image compatible avec la
TI-Nspire ViewScreen
. Rappelons en effet que les calculatrices
TI
disposent d'identifiants qui leurs sont propres, et son précisés en entête de toute image exécutable qui leur est envoyée
(que ce soit un système d'exploitation, une application, un
Boot2
ou un
Diags
)
. En hexadécimal, cela donne à ce jour :
  • 01 :
    TI-92 Plus
  • 02 :
    TI-73
  • 03 :
    TI-89
  • 04 :
    TI-83 Plus
  • 08 :
    TI-Voyage 200
  • 09 :
    TI-89 Titanium
  • 0A :
    TI-84 Plus
  • 0B :
    TI-82 Advanced
  • 0C :
    TI-Nspire CAS / TI-Nspire CAS+
  • 0D :
    TI-Nspire Lab Cradle / TI-Nspire ViewScreen
  • 0E :
    TI-Nspire
  • 0F :
    TI-Nspire CX CAS / TI-84 Plus C Silver EDition
  • 10 :
    TI-Nspire CX
  • 11 :
    TI-Nspire CM CAS
  • 12 :
    TI-Nspire CM
  • 13 :
    TI-84 Plus CE / TI-83 Premium CE
  • 1B :
    TI-84 Plus T

La tablette
TI-Nspire ViewScreen
utilise l'identifiant 0x0D et refusera donc d'installer les images
TI-Nspire CAS+
pourtant compatibles, ces dernières utilisant l'identifiant 0x0C.
Impossible d'installer des images où l'on aurait modifié cet identifiant dans les images, leur intégrité étant validée par une signature électronique ne pouvant être falsifiée puisque les clés privées en sont inconnues à ce jour.
Quant à l'interface
TI-Nspire Lab Cradle
utilisant le même identifiant 0x0D, non seulement les clés privées sont différentes, mais en prime les images prévues pour ce périphérique sont incompatibles car réutilisant quant à lui le matériel
TI-Nspire TouchPad
.

Pour faire passer et exécuter du code permettant de récupérer les images
Boot1
et
Boot2
utilisées par la tablette
TI-Nspire ViewScreen
, il va falloir soit exploiter de possibles bugs dans le code recevant, validant et exécutant les images reçues, bugs dans ce cas probablement déjà présents à l'identique sur
TI-Nspire CAS+
... ou à défaut se tourner vers le
JTAG
avec le connecteur
J7
...

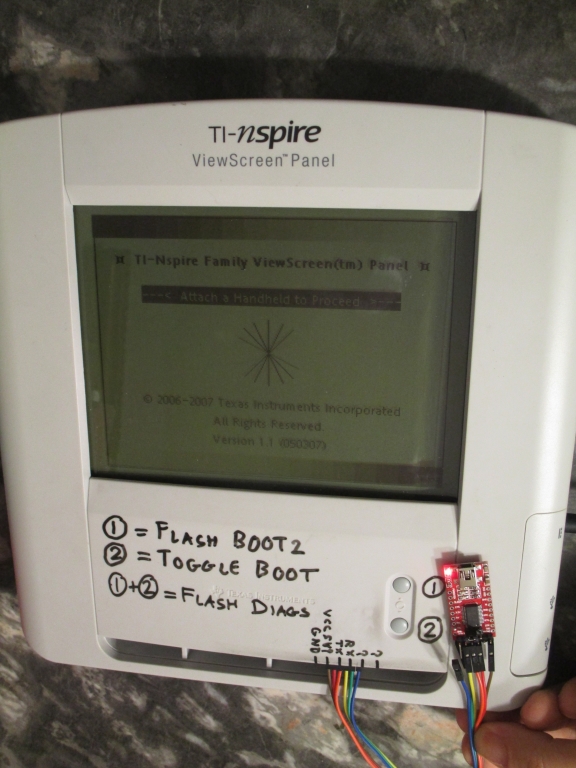

9060En tous cas comme l'on touche et donc avance sur la
TI-Nspire ViewScreen
à peu près une fois tous les quatre ans, voici ci-contre de quoi ne pas perdre de temps à rechercher les (rares) informations la prochaine fois. ;)
User avatar
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Level up: 99.8%

Posts: 34096
Images: 8835
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

Re: Découverte entrée série TI-Nspire ViewScreen

Unread postby parrotgeek1 » 17 Dec 2017, 01:25

critor wrote:Quant à l'interface
TI-Nspire Lab Cradle
utilisant le même identifiant 0x0D, nous ignorons certes si ce sont les mêmes clées privées qui sont utilisées, mais dans tous les cas les images prévues pour ce périphérique sont incompatibles car réutilisant quant à lui le matériel
TI-Nspire TouchPad
.

The keys aren't the same, I checked
My Projects:
nLoaderCAS Patcher for ControlXnLaunchy CXM fork (3.9 CAS on B&W) - News Article
Prototypes:
Upgrade EVT Nspire CAS+Fix keyboard on prototype TI-Nspire CAS Touchpad
- Highlights: Nspire CX Non-CAS OS 3.3, CX & CX CAS OS 4.4 & 4.5 special reformatting installers (both found by me on TI's site)
Discoveries:
Boot1.5 vuln (used in nLoader) • Nspire dev boardsPink CX
Je peux comprendre le français mais je ne peux pas le parler bien.
User avatar
parrotgeek1Prog.
Niveau 11: LV (Légende Vivante)
Niveau 11: LV (Légende Vivante)
Level up: 68.6%

Posts: 739
Joined: 29 Mar 2016, 01:22
Location: USA
Gender: Male
Calculator(s):
Class: university student
GitHub: parrotgeek1

Re: Découverte entrée série TI-Nspire ViewScreen

Unread postby Zezombye » 17 Dec 2017, 19:03

Je m'y connais pas trop en cryptographie, mais d'après ce que j'ai vu, la clé privée est utilisée pour décrypter. Du coup, elle doit être stockée quelque part dans la calculette.
Est ce que ce serait possible de trouver cette clé ?

Aussi, ça sert à quoi exactement ces trucs ?
User avatar
ZezombyePremium
Niveau 10: GR (Guide de Référence)
Niveau 10: GR (Guide de Référence)
Level up: 45.5%

Posts: 85
Joined: 30 Sep 2016, 15:14
Gender: Not specified

Re: Découverte entrée série TI-Nspire ViewScreen

Unread postby critor » 17 Dec 2017, 19:12

Oui il y a une clé publique permettant de valider la signature.
Mais pour produire une signature valide, il faut la clé privée.

Certes, on peut en théorie la déduire à partir de la clé publique, à condition d'avoir pas mal de temps et d'argent. ;)
User avatar
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Level up: 99.8%

Posts: 34096
Images: 8835
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

Re: Découverte entrée série TI-Nspire ViewScreen

Unread postby Zezombye » 17 Dec 2017, 19:21

Ah, donc si je comprends bien, TI (qui a la clé privée) signe son OS, et la calculette vérifie la signature avec la clé publique ?

Bon, il faut que quelqu'un s'infiltre chez TI et fasse fuiter ça :troll:
User avatar
ZezombyePremium
Niveau 10: GR (Guide de Référence)
Niveau 10: GR (Guide de Référence)
Level up: 45.5%

Posts: 85
Joined: 30 Sep 2016, 15:14
Gender: Not specified

Re: Découverte entrée série TI-Nspire ViewScreen

Unread postby critor » 17 Dec 2017, 19:44

Zezombye wrote:Ah, donc si je comprends bien, TI (qui a la clé privée) signe son OS, et la calculette vérifie la signature avec la clé publique ?

En effet.
User avatar
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Level up: 99.8%

Posts: 34096
Images: 8835
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

Re: Découverte entrée série TI-Nspire ViewScreen

Unread postby critor » 17 Dec 2017, 23:47

Zezombye wrote:Aussi, ça sert à quoi exactement ces trucs ?


Quoi ? La tablette Nspire ViewScreen ?
User avatar
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Level up: 99.8%

Posts: 34096
Images: 8835
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

Re: Découverte entrée série TI-Nspire ViewScreen

Unread postby parrotgeek1 » 18 Dec 2017, 19:14

parrotgeek1 wrote:
critor wrote:Quant à l'interface
TI-Nspire Lab Cradle
utilisant le même identifiant 0x0D, nous ignorons certes si ce sont les mêmes clées privées qui sont utilisées, mais dans tous les cas les images prévues pour ce périphérique sont incompatibles car réutilisant quant à lui le matériel
TI-Nspire TouchPad
.

The keys aren't the same, I checked

can you edit the post to say that?
My Projects:
nLoaderCAS Patcher for ControlXnLaunchy CXM fork (3.9 CAS on B&W) - News Article
Prototypes:
Upgrade EVT Nspire CAS+Fix keyboard on prototype TI-Nspire CAS Touchpad
- Highlights: Nspire CX Non-CAS OS 3.3, CX & CX CAS OS 4.4 & 4.5 special reformatting installers (both found by me on TI's site)
Discoveries:
Boot1.5 vuln (used in nLoader) • Nspire dev boardsPink CX
Je peux comprendre le français mais je ne peux pas le parler bien.
User avatar
parrotgeek1Prog.
Niveau 11: LV (Légende Vivante)
Niveau 11: LV (Légende Vivante)
Level up: 68.6%

Posts: 739
Joined: 29 Mar 2016, 01:22
Location: USA
Gender: Male
Calculator(s):
Class: university student
GitHub: parrotgeek1

Re: Découverte entrée série TI-Nspire ViewScreen

Unread postby critor » 18 Dec 2017, 19:15

Yes, thanks.
User avatar
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Level up: 99.8%

Posts: 34096
Images: 8835
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

Re: Découverte entrée série TI-Nspire ViewScreen

Unread postby critor » 22 Dec 2017, 15:58

Now that we're sure about the Rx/Tx pins, let's make the connection permanent and thus more secure.
You need right-angled connectors with 6-pins and a pitch of 2.54mm.
9081
User avatar
critorAdmin.
Niveau 18: DC (Deus ex Calculatorum)
Niveau 18: DC (Deus ex Calculatorum)
Level up: 99.8%

Posts: 34096
Images: 8835
Joined: 25 Oct 2008, 00:00
Location: Montpellier
Gender: Male
Calculator(s):
Class: Lycée
YouTube: critor3000
Twitter: critor2000
Facebook: critor.ti

Next

Return to News TI-Nspire

Who is online

Users browsing this forum: MSN [Bot] and 4 guests

-
Search
-
Featured topics
Concours TI-Planet-Casio de rentrée 2019. 3 défis pour plus d'une 15aine de calculatrices graphiques et nombre de goodies sortant de l'ordinaire ! :D
Comparaisons des meilleurs prix pour acheter sa calculatrice !
12
-
Donations / Premium
For more contests, prizes, reviews, helping us pay the server and domains...

Discover the the advantages of a donor account !
JoinRejoignez the donors and/or premium!les donateurs et/ou premium !


Partner and ad
Notre partenaire Jarrety
-
Stats.
546 utilisateurs:
>494 invités
>47 membres
>5 robots
Record simultané (sur 6 mois):
6892 utilisateurs (le 07/06/2017)
-
Other interesting websites
Texas Instruments Education
Global | France
 (English / Français)
Banque de programmes TI
ticalc.org
 (English)
La communauté TI-82
tout82.free.fr
 (Français)
