Voilà la situation, hier j'ai acheter un petit sac avec pleins de cartouches et de consoles de jeux à une brocante, pour une somme ridicule.
Après avoir découvert une GBA SP, je me dit: "Tiens je vais la charger", malheureusement, elle ne voulais plus, visiblement, pour une raison que j'ignore, le CPU avais été enlever de la carte mère...
Ainsi je n'avais rien à tirer de cette console: si ce n'est que... La GBA SP dispose d'un écran éclairé, je me suis dis que je pourrais donc récupérer le front light de l'écran pour le mettre sur celui de ma TI83+.fr !
Les dimensions des partie d'écran correspondes il n'y a donc aucune modification à faire, si ce n'est que j'ai ouvert la TI et y ai incorporer l'écran, le résultat final est le suivant !
Voici ce que je voulais pour cet écran: un allumage quand la calculatrice est allumée, simple dans l'idée mais plus complexe en réalité car le CPU de la calculatrice était toujours alimenté, alors je me suis orienté sur la broche activation de la ROM espérant que celui-ci soit activé que lorsque la calculatrice est allumée ! Mon multimètre m'a démontrer le contraire...
je me suis donc demandé qu'est ce qui était allumée quand la calculatrice était allumée et éteint quand la calculatrice l'était aussi... L'écran ! Il me suffisait donc de trouver le pin VCC de l'écran de la calculatrice pour y mettre une résistance, puis l’éclairage ! (Le premier pin s'étant révélé celui de choix )
à ce moment il y eu 2 problèmes: le premier, l'orientation de l'écran, d'un côté il produisait l'éclairage voulu (en se réfléchissant sur l'écran d'affichage) et de l'autre, il envoyait directement la lumière donc le visage, sans se réfléchir sur l'écran d’affichage :/
Le deuxième problème, était que si l'éclairage était branché, l'écran n'avait pas assez d'ampère pour fonctionner... Je suis donc passer par un transistor directement relier au VCC de la calculatrice, la base du transistor étant relier à une résistance de 15k Ohm et relier au pin 1 de l'écran !

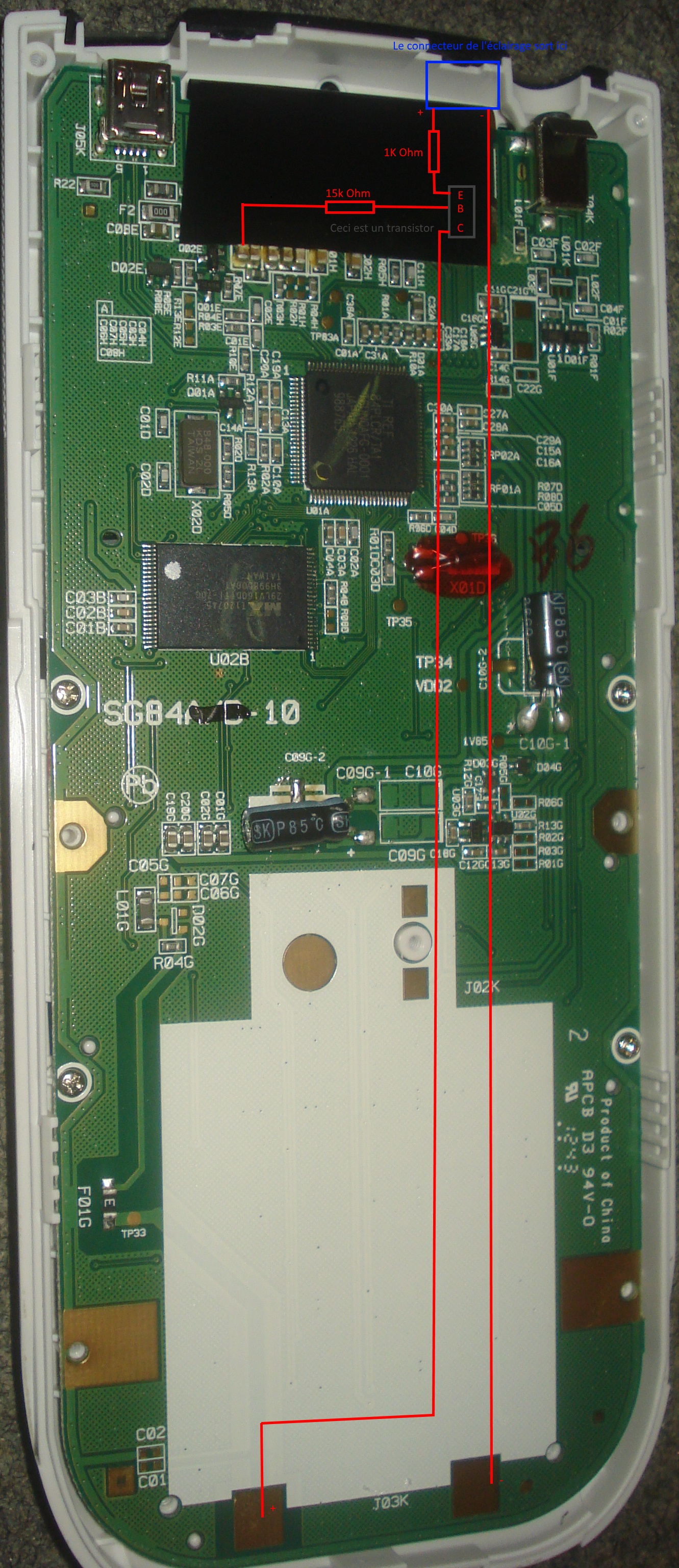

Schéma:
Show/Hide spoilerAfficher/Masquer le spoiler
Après ça, le résultat attendu était au rendez-vous !
Voilà je voulais partager ça avec vous, pour que si des personnes voulaient comme moi ajouter un système de front light, qu'ils aient tout ce dont il avaient besoin pour le réussir !
Edit: rajout d'un schéma
