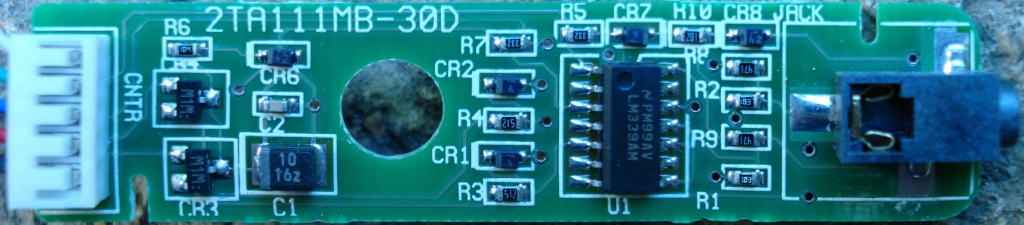

carte TI-Graph Link Windows

carte TI-Graph Link Windows


27 Feb 2019, 20:32
1869

Image Description

photo par epop
licence CC-BY-SA-3.0
source : https://commons.wikimedia.org/wiki/File ... h_Link.jpg
User avatar
critor
Admin
Admin

Posts: 38756
Images: 11320
Joined: 25 Oct 2008, 00:00
Location: Montpellier

Comment by rentech7289 » 18 Aug 2021, 05:29

Pour ceux qui s'intéressent à l'électronique le circuit intégré est un quadruple comparateur différentiel. Chaque comparateur a une tension de sortie définie par rapport à un niveau de référence, ce qui en fait d'excellent amplificateur de signaux numériques si leur alimentation est bien calibrée. C'est-à-dire qu'elle doit très peu varier en fonction de la charge, sinon les tensions de référence suivent et le fonctionnement de l'ensemble reprend ces variations. C'est la raison pour laquelle l'alimentation est près du port USB qui se trouve à droite Les composants fournissant les tensions de référence sont le plus près possible du circuit afin de limiter les pertes dues à la distance de câblage. Câblage qui apparaît d'ailleurs par transparence.
On pourra comparer également cette image à celle de la page suivante:
https://tiplanet.org/forum/viewtopic.php?f=49&t=19306&p=262970#p262970
qui présente une interface équivalente mais se connecte à un port DB-25 destiné aux imprimantes, ce qui demande des niveaux de tensions plus élevés et dans des circuits plus puissants.
User avatar
rentech7289
Membre
Membre

Posts: 107
Joined: 16 Aug 2021, 02:40
Location: Lorraine luxembourgeoise
Online

Comment by critor » 29 Aug 2021, 16:50

Merci beaucoup pour ton précieux éclairage. :)
