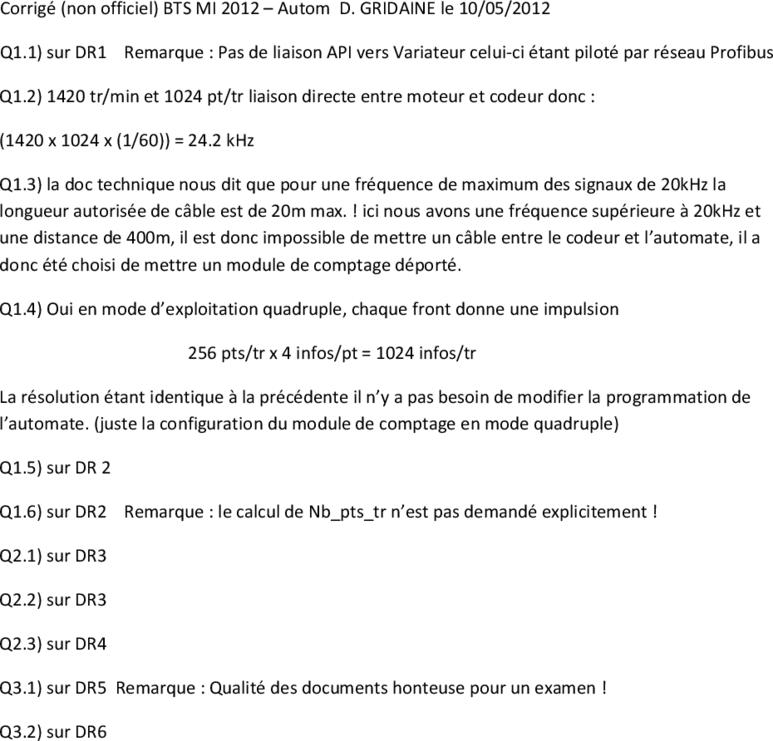

Corrigé (non officiel) BTS MI 2012 – Autom D. GRIDAINE le 10/05/2012
Q1.1) sur DR1 Remarque : Pas de liaison API vers Variateur celui-ci étant piloté par réseau Profibus
Q1.2) 1420 tr/min et 1024 pt/tr liaison directe entre moteur et codeur donc :
(1420 x 1024 x (1/60)) = 24.2 kHz
Q1.3) la doc technique nous dit que pour une fréquence de maximum des signaux de 20kHz la
longueur autorisée de câble est de 20m max. ! ici nous avons une fréquence supérieure à 20kHz et
une distance de 400m, il est donc impossible de mettre un câble entre le codeur et l’automate, il a
donc été choisi de mettre un module de comptage déporté.
Q1.4) Oui en mode d’exploitation quadruple, chaque front donne une impulsion
256 pts/tr x 4 infos/pt = 1024 infos/tr
La résolution étant identique à la précédente il n’y a pas besoin de modifier la programmation de
l’automate. (juste la configuration du module de comptage en mode quadruple)
Q1.5) sur DR 2
Q1.6) sur DR2 Remarque : le calcul de Nb_pts_tr n’est pas demandé explicitement !
Q2.1) sur DR3
Q2.2) sur DR3
Q2.3) sur DR4
Q3.1) sur DR5 Remarque : Qualité des documents honteuse pour un examen !
Q3.2) sur DR6
