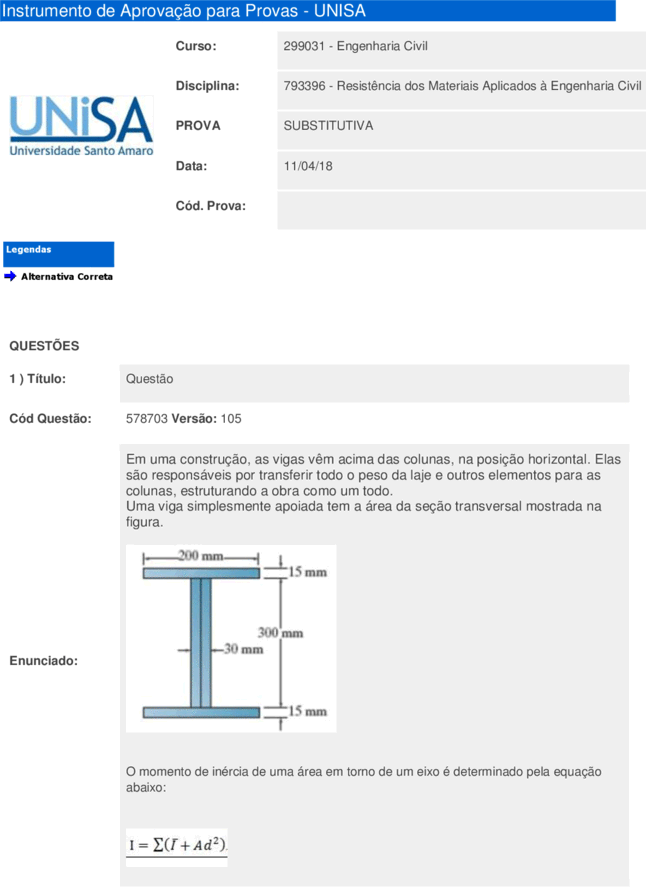

Instrumento de Aprovação para Provas - UNISA

Curso: 299031 - Engenharia Civil


Disciplina: 793396 - Resistência dos Materiais Aplicados à Engenharia Civil


PROVA SUBSTITUTIVA


Data: 11/04/18


Cód. Prova:


Legendas


Alternativa Correta




QUESTÕES

1 ) Título: Questão


Cód Questão: 578703 Versão: 105


Em uma construção, as vigas vêm acima das colunas, na posição horizontal. Elas
são responsáveis por transferir todo o peso da laje e outros elementos para as
colunas, estruturando a obra como um todo.
Uma viga simplesmente apoiada tem a área da seção transversal mostrada na
figura.




Enunciado:




O momento de inércia de uma área em torno de um eixo é determinado pela equação
abaixo:
O momento de inércia da viga da figura é em m 4 de:


A

1,4895 . 10-4

B

6,75 . 10-5

C

7,4475 . 10-5

D

2,1645 . 10-4

E

3,6135 . 10-4

2 ) Título: Questão


Cód Questão: 576697 Versão: 101


Antes de resolver qualquer problema de resistência dos materiais, é de
fundamental importância a identificação de todas as forças relevantes envolvidas
no problema.
Enunciado: Para facilitar a visualização destas forças utilizamos um esquema onde fazemos
a análise do corpo isoladamente, representando os vetores de todas as forças e
momentos que atuam sobre o corpo a ser estudado.
Esse esquema é chamado de:

A

Esquema de forças

B

Diagrama de tensão

C

Diagrama de carga

D

Esquema de momento

E

Diagrama de corpo livre
3 ) Título: Questão


Cód Questão: 578282 Versão: 105


Geralmente, as vigas por estarem submetidas a esforços verticais, desenvolvem
somente tensões de flexão e tensões de corte, que dão origem aos esforços
cortante e aos momentos fletores.
Dado a viga com uma carga uniformemente distribuída conforme figura,




Enunciado:




A figura que melhor representa o diagrama de momento fletor é a:


A




B




C




c
D




d

E




4 ) Título: Questão


Cód Questão: 578631 Versão: 102


Viga é uma peça estrutural de madeira, metal ou concreto armado e comprimento
maior que a largura e a altura, que se estende horizontalmente na estrutura de
uma construção para sustentá-la.
Uma viga com as dimensões apresentadas na figura deverá ser usado para
resistir a um momento fletor interno M = 2 kN•m.




Enunciado:




Se o momento fletor for aplicado em torno do eixo y, o momento de inércia do elemento
da figura é em m4 de:


A

8,64 . 10-6
B

2,16 . 10-6

C

10,80 . 10-6

D

6,48 . 10-6

E

3,24 . 10-6

5 ) Título: Questão


Cód Questão: 578304 Versão: 104


Viga é um elemento estrutural, cuja forma geométrica é a de uma barra
prismática longa, em que dimensão e comprimento são bem maiores que as
dimensões da seção. Considere-se, agora, o caso de uma viga simplesmente
apoiada, com uma carga uniformemente distribuída conforme figura.




Enunciado:



As reações RA e RB são iguais a qL/2. Numa seção transversal, à distância x da
extremidade esquerda A, e




O diagrama de força cortante tem o seguinte aspecto.


A




B
C




D




E




6 ) Título: Questão


Cód Questão: 576816 Versão: 103


Elementos delgados que suportam carregamentos aplicados perpendicularmente
a seu eixo longitudinal são denominados vigas.
Considere-se o caso da viga simplesmente apoiada AB sujeita a uma carga
uniformemente distribuída de densidade de distribuição q, conforme figura.



Enunciado:




As reações nos apoios A e B, arbitradas de baixo para cima, valem respectivamente:


A

q .L - q .L
B

qL ,q.L
2

C

qL ,qL
2 2


D

q.L, qL
2

E

q.L,q.L

7 ) Título: Questão


Cód Questão: 578444 Versão: 103


Uma viga é um elemento estrutural sujeito a cargas transversais. A viga é
geralmente usada para transferir os esforços verticais recebidos da laje para o
pilar. Um elemento com as dimensões mostradas na figura deverá ser usado para
resistir a um momento fletor interno M = 2 kN•m.




Enunciado:




Se o momento fletor for aplicado em torno do eixo z, o momento de inércia do elemento
da figura é em m4 de:


A

8,64 . 10-6
B

2,16 . 10-6

C

10,80 . 10-6

D

6,48 . 10-6

E

3,24 . 10-6

8 ) Título: Questão


Cód Questão: 582221 Versão: 102


Para dimensionar a seção de uma viga, é necessário determinar os esforços
cortantes e os momentos fletores decorrentes das tensões a que a viga está
submetida.
Considere a viga da figura com uma carga uniformemente distribuída.

As reações RA e RB são iguais a qL/2. Numa seção transversal, à distância x da
extremidade esquerda A, V=q∙ L/2-q∙x e M=q∙ L/2∙x-q∙ x^2/2. O diagrama de
momento fletor tem o seguinte aspecto.




Enunciado:




As reações RA e RB são iguais a qL/2. Numa seção transversal, à distância x da
extremidade esquerda
A, V=q∙ L/2-q∙x e M=q∙ L/2∙x-q∙ x2/2. O diagrama de momento fletor tem o seguinte
aspecto.

Assinale a alternativa correta:


A
B




C




D




E




9 ) Título: Questão


Cód Questão: 578266 Versão: 102
Nas vigas, o momento fletor varia de acordo com a distância, x, da posição da
seção transversal em que ocorrem. Considere o caso de uma viga simplesmente
apoiada, com uma carga uniformemente distribuída conforme figura.




Enunciado:




Para a secção S considerada, o valor do momento fletor é dado pela expressão:


A




B




C




D




E




10 ) Título: Questão


Cód Questão: 578495 Versão: 102


Uma viga é um elemento estrutural alongado, que apresenta uma secção plana A
cujas dimensões de A são pequenas relativamente ao comprimento da
Enunciado: viga. Vigas construídas com dois ou mais materiais diferentes são denominadas
vigas compostas.
A equação da tensão de flexão só pode ser utilizada quando o material é
homogêneo, desse modo nas vigas compostas devemos utilizar o fator de
transformação.
Para transformarmos o aço em madeira o fator de transformação será:

A




B




C




D




E




11 ) Título: Questão


Cód Questão: 578142 Versão: 102


A definição de viga pode ser entendida como elementos lineares em que a flexão
é preponderante, sendo também denominados barras. A viga da figura tem seção
transversal retangular, e está sujeita à uma distribuição de tensão conforme o
Diagrama de Tensões apresentada na figura.




Enunciado:
O momento fletor atuante na seção transversal vale em kN.m:


A

2,88

B

0,36

C

0,18

D

360

E

180

12 ) Título: Questão


Cód Questão: 576662 Versão: 101


No item 14 a NBR 6118/2003 apresenta uma série de informações relativas à
Análise Estrutural, como princípios gerais, hipóteses, tipos, etc., de elementos
Enunciado: lineares e de superfície, além de vigas-parede, pilares-paredes e blocos.
Um elemento que o engenheiro deve analisar em uma construção é a viga.
A definição de viga pode ser entendida como:

A

Elementos lineares em que a compressão é predominante.

B

Elementos lineares em que a flexão é preponderante, sendo também
denominados barras

C

Elementos delgados...
