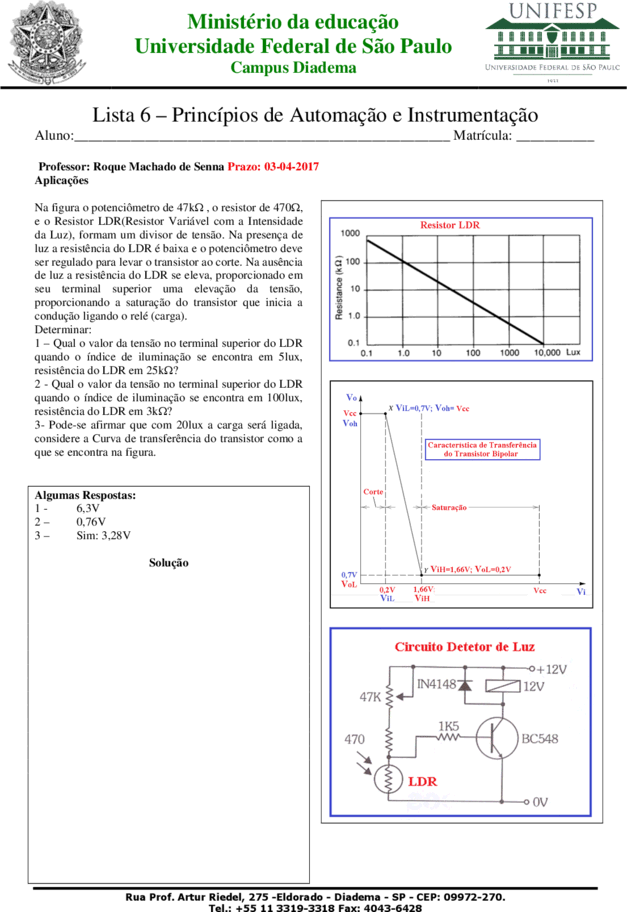

Lista 6 – Princípios de Automação e Instrumentação
Aluno:_____________________________________________________ Matrícula: ___________

Professor: Roque Machado de Senna Prazo: 03-04-2017
Aplicações

Na figura o potenciômetro de 47kΩ , o resistor de 470Ω,
e o Resistor LDR(Resistor Variável com a Intensidade
da Luz), formam um divisor de tensão. Na presença de
luz a resistência do LDR é baixa e o potenciômetro deve
ser regulado para levar o transistor ao corte. Na ausência
de luz a resistência do LDR se eleva, proporcionado em
seu terminal superior uma elevação da tensão,
proporcionando a saturação do transistor que inicia a
condução ligando o relé (carga).
Determinar:
1 – Qual o valor da tensão no terminal superior do LDR
quando o índice de iluminação se encontra em 5lux,
resistência do LDR em 25kΩ?
2 - Qual o valor da tensão no terminal superior do LDR
quando o índice de iluminação se encontra em 100lux,
resistência do LDR em 3kΩ?
3- Pode-se afirmar que com 20lux a carga será ligada,
considere a Curva de transferência do transistor como a
que se encontra na figura.


Algumas Respostas:
1- 6,3V
2– 0,76V
3– Sim: 3,28V

Solução
