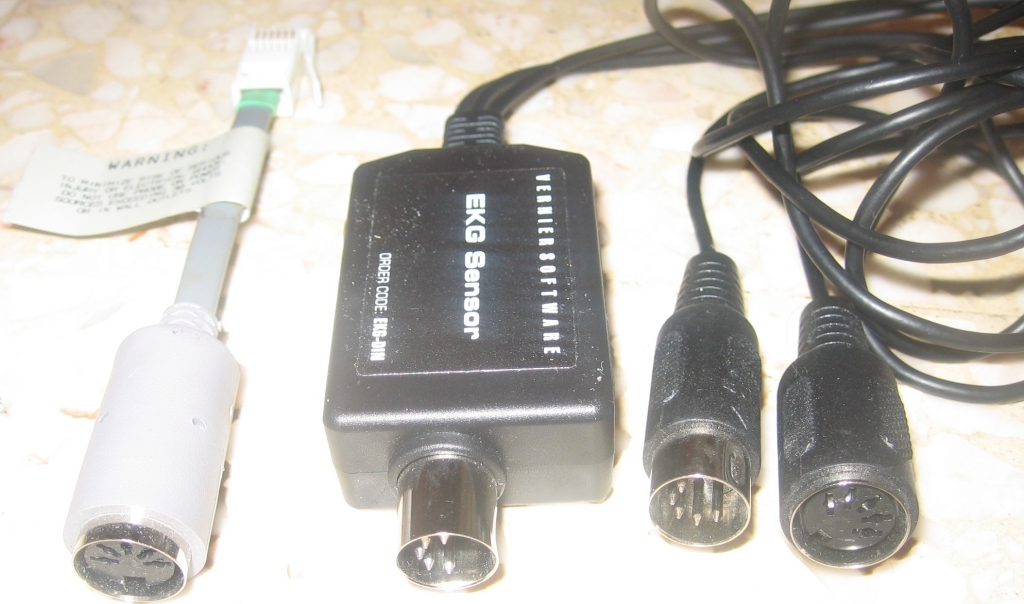

Le capteur est constitué de différents éléments interconnectés via des prises DIN5.
Dans les différents éléments, on retrouve:
- le capteur en tant que tel, muni de trois pinces crocodile
- un lot de 10 contacts dermiques autocollants (ben oui, on ne va quand même pas s'accrocher directement les pinces croco à la peau...)
- un prolongateur DIN5 permettant d'utiliser le capteur de façon distante sur un patient
- un adaptateur DIN5 vers l'habituelle prise Vernier analogique, dérivée du standard des prises téléphoniques de Grande Bretagne
L'ensemble des éléments connectés donne ceci:
Le capteur est utilisable facilement et rapidement, ne nécessitant que trois contacts avec les avant-bras dans les creux des coudes et poignets comme ceci:
![Image](http://i43.servimg.com/u/f43/13/23/13/53/lab_hp10.png)
![Image](http://i43.servimg.com/u/f43/13/23/13/53/lab_ep10.jpg)
Voici donc ce que ça donne en pratique:
![Image](http://i43.servimg.com/u/f43/13/23/13/53/ekgpic10.jpg)
L'analyse de l'électrocardiogramme obtenu aurait de nombreuses applications pratiques qui pourraient faire l'objet d'autant d'applications Nspire Lua:
- détection de rythmes trop lents ou trop rapides
- détection de rythmes irréguliers (fibrillation, arythmie...)
- détection de malformations ou maladies (souffle au coeur, artères bouchées...)
- décisions d'hospitalisations, de pratiquer une réanimation cardiovasculaire, d'appliquer un choc électrique...
![Image](http://i43.servimg.com/u/f43/13/23/13/53/image510.png)
Le capteur que nous avons reçu n'est pas reconnu automatiquement. C'est peut-êre parce qu'il est plus ancien. Sur TI-Nspire, il faut donc l'ajouter manuellement:
![[menu] :nsme:](./images/smilies/nspire/ns_me.png)
![[1] :ns1:](./images/smilies/nspire/ns_1.png)
![[3] :ns3:](./images/smilies/nspire/ns_3.png)
![Image](http://i43.servimg.com/u/f43/13/23/13/53/ecg310.png)
![Image](http://i43.servimg.com/u/f43/13/23/13/53/ecg210.png)
![Image](http://i43.servimg.com/u/f43/13/23/13/53/ecg10.png)
Une fois tout ceci réalisé, on obtient enfin la mesure sous forme d'un potentiel en volts:
![Image](http://i43.servimg.com/u/f43/13/23/13/53/ecg410.png)
Et après toutes ces péripéties, voici enfin notre cœur qui bât pour vous!
![Bien joué! :bj:](./images/smilies/sg3agbjg3ag.gif)
![Image](http://i43.servimg.com/u/f43/13/23/13/53/ecg510.png)
Bref, un superbe outil de découverte et même de travail en cours de SVT/Biologie, ou même pour les formations premiers secours, étudiants en pharmacie ou médecine.
