Câble RS232

[critor]

Bon, première tentative de câble série.


Je prends le convertisseur USB/série suivant:



Muni d'un chipset FDTI, il est censé pouvoir convertir le méchant 12V en 3V/5V.
(l'électronique du câble Yaronet/Hackspire se servant qu'à cette fin)


Pour commencer, je soude donc:
- la masse Nspire (broche 5) sur la masse DB9 mâle (broche 5)
- l'émission Nspire (broche 4 - Tx) sur la réception DB9 mâle (broche 2)



Je tente un démarrage à froid de ma Nspire...

Et j'ai du faire une erreur quelque part, car si c'est bien le log des boot1/boot2, il est en chinois...

¿›¿›ŸŸ‘§¿‹—‘‹™åë_¢j:êÚ:ªú+ª*
Ú‡ø

Je rappelle que mon but n'est pas de refaire ce qui a déjà été bien fait sur Yaronet, mais d'obtenir un log boot1/boot2 correct, pour ensuite récupérer le log boot1/boot2 encore inédit de la TI-Nspire CAS+, avec peut-être quelques infos dedans.

Merci de votre aide.

[critor]

J'ai bien réessayé plusieurs fois, mais obtiens exactement le même log.
Donc c'est bien ça: la Nspire ne délire pas, elle parle juste chinois...


Le port COM détecté par Windows est configuré par défaut en 9600 bauds.
Alors que la connexion hyperterminal était configurée, comme HackSpire le demandait en 115200 bauds...


J'ai changé le réglage du port COM dans les propriétés système en 115200 bauds.

(était-ce un simple réglage par défaut, ou est-ce que mon adaptateur USB ne supporterait pas le 115200 bauds?...)


J'obtiens un log bien différent.
Contrairement au précédent, il m'arrive de façon moins saccadée / plus continue.

Mais il est toujours incomprégensible pour moi...

Je serais passé du chinois au japonais?...

´Ô)zºô{ËjûÛöö6ö»UzÔÊôkʺ´TT©›§¿UY¹“›“Ÿ•“£åëþoo××jìÝýËzjúô+ê
ª4êʺT´TÚ´öËuõ+µÊÚú{ÛöÖíËzjúôÝm«›•Öý{‹VÖ­þ

Sur ce type de matériel, j'ai très bien pu faire une erreur de débutant.
Merci de m'aider - je n'ai pas la science infuse.

[Excale]

Théoriquement, tu devrais avoir 1% 2% ... dans le log.

Si tu regardes en hexa, tu vois vois rien qui ressemblerais à ça?

EDIT: Tu as du 12V qui sort de ton port USB toi?

[critor]

Théoriquement, tu devrais avoir 1% 2% ... dans le log.

Si tu regardes en hexa, tu vois vois rien qui ressemblerais à ça?

EDIT: Tu as du 12V qui sort de ton port USB toi?

Une prise DB9 normale, c'est 12V il me semble.

Que veux-tu que je vois de plus en hexa?
Je t'ai mis en brut ce que ça sort...

[Excale]

Imagines que tu ai tout décalé de un bit. Il suffirait alors de faire une recherche de la forme binaire du caractère "%".
Enfin, j'aurais du dire binaire plutôt que héxa.

EDIT: Par rapport au log de base, ton résultat fait quelle taille?

[critor]

J'ai pris une autre Nspire et refait les soudures en "mieux".

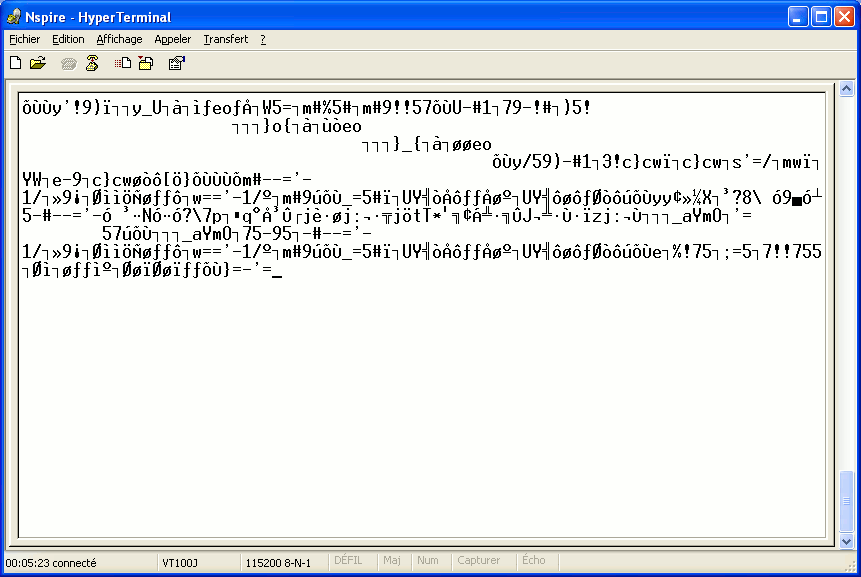

Voici donc mon log de démarrage de ClickPad basique:





Les caractères commencent bien à défiler lorsque j'allume la Nspire (redémarrage), et s'arrêtent lorsque le démarrage est terminé.

Donc le branchement semble correct, et c'est bien mon log de démarrage...

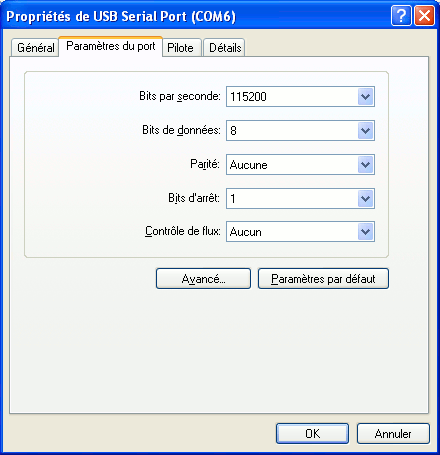

Sauf si Windows est un menteur, mon port COM est également configuré correctement:

[Adriweb]

C'est pas juste un mauvais affichage au niveau ASCII ?

vérifie l'hexa pour voir

[ExtendeD]

Au hasard, essaie un autre terminal comme Tera Term, mais je n'y crois pas trop.

[critor]

Voici mon montage:

[critor]

Problème similaire avec TeraTerm, que j'ai configuré lui aussi en 112KBauds ...

¯¤HÑ
úºÔ
/¿¯9­¿™¥›ŸŸ“¿w=='-1/§¿m#9£åë_=5#‹¿UY¹•“ŸŸ›§¿UY¹“›“Ÿ•“£åë®é©SÔ”tT*úÛªêºj+åëU´jŠú»ª*ú
ÚêÚjô›j:ªÊ½ÞVRºjŠú
}ÕÚêºjŠúË5eºª*gmy³fmyemy²dmy¬ygVyggmyg³gYgemyg²gdmygcmy³Vy³Vy³³my³Y³Y³²³¬y³¬yfVyfgmyf³ffmyfYf²fdmyf¬yÙVyYVyÙVyYVyYYÙYYYY¬yeVyegmye³eYeemye²e¬yecmy²Vy²Vy²³my²Y²Y²²my²¬y²¬ydVyd³dfmydYdemyddmyd¬ydcmy¬VylVy,VyìVylVy,Vyì¬ycVycgmyc³cfmycemyc²cdmycdmyc¬ygöV+åëyy½¯¬XÕ¶ö;
êºjŠàÿüÁà8ÿ8¸Žà?ÇàÿüÿñààŽàŸü??€àÁNøñ8¿~àpþà9ÜàÁàÿN?à8ÀàÿüùNàùà?Çà8qøqøŽüy½½¯SSiiRi)ÓËj”tT*úkjºjê:jZêºj
5'- +ëµTúêÚjŠú›j:ªúËj”tT*û»½µÊú»êJªÊúëú‹zj:ªaYmO¿'=
57£åë¿¿¿_aYmO¿75-95¿-#--='-
5%¿-#--='-¥›ŸŸ“¿w=='-1/§¿m#9£åë_=5#‹¿UY¹•“ŸŸ›§¿UY¹“›“Ÿ•“£åëy½ûûû…eµ=ý3-'5¿eåëy!
-'5£££ååëVªÊzjŠúËj”tT*MÑQi)ÓË…Ê!5ûe¿%!75¿;=5
:ªú;…Åú;ÕMª:ú+ûû+묚Õ]úÛÕõºj+ë

Le défilement des caractères est toutefois plus continu...
A un moment, on peut même "imaginer" la progression d'un pourcentage, puisqu'une petite poignée de caractères similaires sont ajoutés à un rythme régulier.
